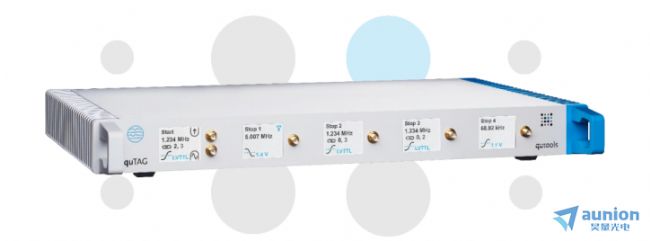

quTAG是一款時間-數字轉換器，它測量電信號并記錄相關時間標簽。這種時間標簽流可以用于各種各樣的應用——測量范圍從皮秒到

幾天。通用時間標記方法可用于相關測量(互相關、自相關)、壽命測量(start - stop)以及一次測量中的更多可能性。保存的時間標簽流

包含重建每次測量和分析所需的所有信息。

1、軟件安裝。從附帶的U盤中拷貝Daisy@QUTAG-V1.5.3.exe軟件到目標目錄下。正常完成軟件安裝。

2、設備連接。將電源線與連接到設備背面110~230V交流接口。使用附帶的USB 3.0線纜與PC連接。打開設備，啟動Daisy.exe軟件。

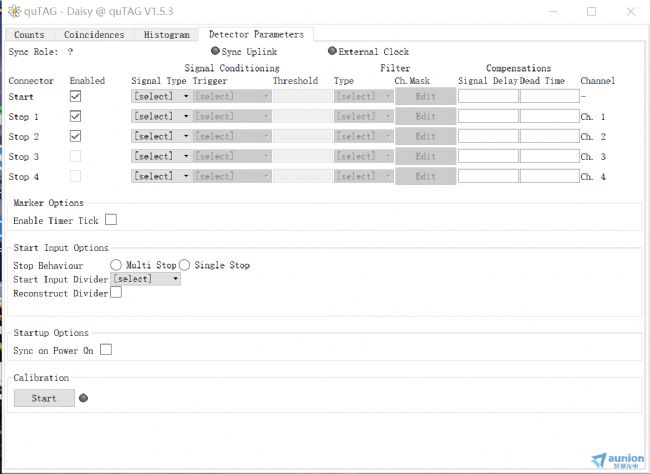

3、切換到Detector Parameter標簽下，在該界面可以使能通道，選擇測試信號類型，計數器的甄別閾值，信號延時等參數；其中，如果信號輸入但是計數器沒有檢測到信號，那么很有可能是閾值設置太大，獲取信號幅值太��；每個通道的輸入信號從-3.3V~+3.3V。

4、在Counts界面，顯示在積分時間Exposure Time下每個通道的計數率，其中Exopsure Time設置積分時間，在此界面以圖、數值的方式顯示每個通道的計數值，還可以以文件的形式保存數據；

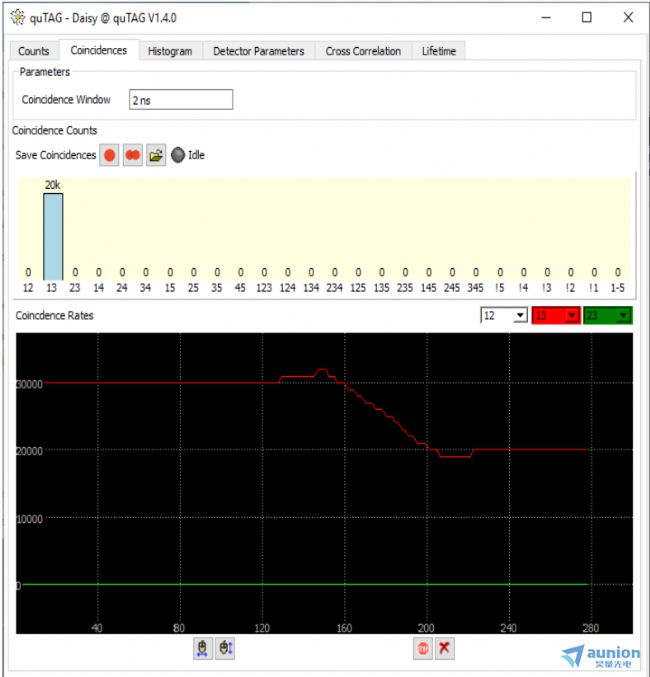

5、在Coincidence標簽界面如下圖，在此界面與Counts界面的顯示類似；如果沒有設置合適的Coincidence Window也不會出現計數值的；同樣的，在此界面也可以保存每個符合通道的計數值。

6、在Histogram標簽界面如下圖，在此圖中可以測量start-stop模式下的時間信息、計數信息，以及start-(multi)stop模式下的時間、計數信息；

所有通道還是在Integrate Time下顯示的計數值；Input Channals決定了信號來源于那幾個通道；Timetag Processing用于處理多個stop通道的時間差；在后面的選擇框可以設置以及顯示當前界面的分辨率、計數率等；其中Bin Width以1ps時間為基準。
