旋轉蒸發儀配套用真空泵的特點和安裝方法介紹
旋轉蒸發儀在使用時必須配套購買真空泵用于減壓（降低真空度），這樣才可以降低溶劑的沸點，加快蒸餾的過程。不同于其他真空泵，由于旋轉蒸發儀都是用于蒸餾溶劑，具有一定的特殊使用工況，主要有以下3點：1）其在使用中真空泵內部零部件都是接觸有機溶劑沸騰后所產生的氣體，有可能還會有部分沒有及時冷凝的溶劑順著吸氣的方向被抽到真空泵內，所以對于泵體內部零件具有防腐蝕、耐有機、可以收集未冷凝溶劑的需要。2）由于溶劑蒸餾的過程對于真空度需要精確控制，所以還需要配有同樣耐腐蝕的真空表和調壓閥來控制蒸餾時的壓力。3）需要達到較高的真空度才能有效降低沸點，一般用于真空吸液、減壓抽濾的泵對于吸力要求降低，無法實現蒸餾的需求。

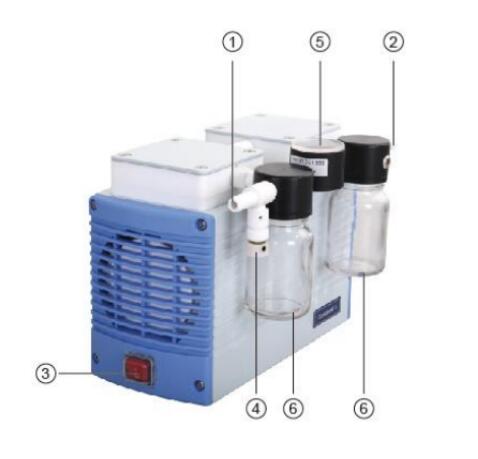

正是由于上述的特殊使用工況，所以圣斯特Sciencetool推出了兩款旋轉蒸發儀配套用真空泵CH411和CH611，均為采用雙級泵結構可以達到8mbar（大于750mmHg）以下的高真空。同時為了適應旋轉蒸發儀可以觀察真空度并根據需要調節壓力的需要，進氣端都設置了防腐蝕的真空表和調節閥。為了能夠收集沒有冷凝的溶劑還帶有PET集液杯。由于附屬件較多，下面我們在具體介紹如何安裝：
1.擰入連接頭：
打開包裝后請將進氣口和出氣口接頭擰入主機。由于防腐蝕的隔膜真空泵必須采用PTFE聚四氟乙烯材質制作所有和氣體接觸部分的部件，這種樹脂制成的材質雖然具有出色的耐有機耐腐蝕表現，但是相較于金屬材質硬度較低。所以在裝卸接頭的過程中，請先對準位置，隨后使用活動扳手將接頭固定在扳手內緩慢擰入，避免擰入太急造成螺紋滑絲。
2.安裝進氣口真空調節閥套件組：
上述兩款機型均配有進氣端真空調節閥，擰好接頭后，請從小配件盒中，取出真空調節閥，將連同真空表的黑色上蓋部分?jǐn)Q在進氣口接頭上，黑色上蓋貼有色標，和主機進氣口所貼色標為相同顏色。
3.安裝出氣口緩沖杯套件組：
擰好接頭后，請從小配件盒中，取出出氣端緩沖杯，將黑色上蓋部分?jǐn)Q在進氣口接頭上，黑色上蓋同樣貼有色標，和主機出氣口一側所貼的色標為同色。
●特別注意：進出氣口的套件組均為黑色，形狀外觀有一定的相似性，但是進氣口調節閥還額外帶有真空表和調節閥。出廠時為了能夠便于出氣使用的用戶識別，黑色蓋體和主機連接口處貼了不同色標，以便于快速識別區分。請注意觀察后安裝，切勿裝錯。
4.將透明的集液杯旋入黑色上蓋：
兩組黑色上蓋安裝到位后，隨后將透明的緩沖杯輕輕擰入黑色上蓋。緩沖杯為PET材質制作，雖然相對玻璃硬度更高，具有一定的耐摔性和抗沖擊性，但是裝配和使用時仍應避免用力過猛損壞杯體。在日常的使用過程中如果發現集液杯內出現溶劑，應當盡快取下濾杯，清洗并擦干里面的水跡。
正是由于上述的特殊使用工況，所以圣斯特Sciencetool推出了兩款旋轉蒸發儀配套用真空泵CH411和CH611，均為采用雙級泵結構可以達到8mbar（大于750mmHg）以下的高真空。同時為了適應旋轉蒸發儀可以觀察真空度并根據需要調節壓力的需要，進氣端都設置了防腐蝕的真空表和調節閥。為了能夠收集沒有冷凝的溶劑還帶有PET集液杯。由于附屬件較多，下面我們在具體介紹如何安裝：
1.擰入連接頭：
打開包裝后請將進氣口和出氣口接頭擰入主機。由于防腐蝕的隔膜真空泵必須采用PTFE聚四氟乙烯材質制作所有和氣體接觸部分的部件，這種樹脂制成的材質雖然具有出色的耐有機耐腐蝕表現，但是相較于金屬材質硬度較低。所以在裝卸接頭的過程中，請先對準位置，隨后使用活動扳手將接頭固定在扳手內緩慢擰入，避免擰入太急造成螺紋滑絲。
2.安裝進氣口真空調節閥套件組：
上述兩款機型均配有進氣端真空調節閥，擰好接頭后，請從小配件盒中，取出真空調節閥，將連同真空表的黑色上蓋部分?jǐn)Q在進氣口接頭上，黑色上蓋貼有色標，和主機進氣口所貼色標為相同顏色。
3.安裝出氣口緩沖杯套件組：
擰好接頭后，請從小配件盒中，取出出氣端緩沖杯，將黑色上蓋部分?jǐn)Q在進氣口接頭上，黑色上蓋同樣貼有色標，和主機出氣口一側所貼的色標為同色。
●特別注意：進出氣口的套件組均為黑色，形狀外觀有一定的相似性，但是進氣口調節閥還額外帶有真空表和調節閥。出廠時為了能夠便于出氣使用的用戶識別，黑色蓋體和主機連接口處貼了不同色標，以便于快速識別區分。請注意觀察后安裝，切勿裝錯。
4.將透明的集液杯旋入黑色上蓋：
兩組黑色上蓋安裝到位后，隨后將透明的緩沖杯輕輕擰入黑色上蓋。緩沖杯為PET材質制作，雖然相對玻璃硬度更高，具有一定的耐摔性和抗沖擊性，但是裝配和使用時仍應避免用力過猛損壞杯體。在日常的使用過程中如果發現集液杯內出現溶劑，應當盡快取下濾杯，清洗并擦干里面的水跡。
