測試設置

在實驗測試中，我們基于真實精液樣本圖像進行模擬。本研究使用的精液樣本由我們?yōu)橄惹把芯俊?、4」采集，并已公開發布于「35」。樣本圖像由賓夕法尼亞生育中心的體外受精實驗室提供。每個樣本在室溫下液化30-40分鐘后，用培養液進行清洗。清洗后的精液樣本被移液至20微米深的Vitrolife MicroCell培養腔室進行數據采集。關于樣本制備流程的詳細說明，請參閱Urbano等人的研究「3、4」。

我們從真實圖像中提取的參數包括：圖像背景 BL、噪聲方差σ2N、精子頭部尺寸、圖像中細胞 數量N靜止細胞數量N

測試

我們對模擬實驗的兩個應用場景進行了探索。首先，我們測試了五種精子細胞檢測算法并評估了其性能表現。這些細胞檢測算法包含兩大核心模塊：分割與定位「39」。其中分割模塊負責將圖像中含精子細胞的區域從整體分離，定位模塊則對分割區域內的精子細胞進行精確定位。

評估指標包括*優子模式分配（OSPA）距離（c= 20, 1 = 2）「44」、精確率和召回率「45」。OSPA距離是一種量化指標，用于衡量真實值與檢測結果之間的距離誤差及數量差異（即真實值與檢測值的數量差）。

精確率是指真陽性（正確匹配）數量占總檢測數的比例，召回率則是真陽性數量占真實值總數的比例。理想情況下，OSPA距離值應趨近于0，而精確率和召回率則應接近1。通過人工標記精子的位置，可以計算出真實樣本中的OSPA distance、精度和召回率。

其次，我們測試了四種精子追蹤算法（最近鄰（NN）、全局最近鄰（GNN）、概率數據關聯過濾 器（PDAF）和聯合概率數據關聯過濾器（JPDAF）)「46」。

追蹤算法的核心目標是實時監測精子細胞的運動軌跡。通過計算軌跡數據，系統可生成描述精液樣本中精子活動能力的關鍵參數（如活動精子比例、精子移動速度等）。評估算法性能時，采用多目標追蹤精度（MOTP）和多目標追蹤準確度（MOTA）作為指標，其中截斷距離設定為5像素「47像素」。MO-TP通過累加匹配基準軌跡truth__與檢測軌跡之間的距離得出，而MOTA則量化了誤報（FP）、漏檢（MME）和軌跡不匹配的綜合誤差，其計算公式為MOTA =-（FP++M+MME） 。

理想情況下，MOTP值應趨近于零，MOTA值為1（即FP=M=MME=）。具體評估指標的詳細說明請參閱補充文件 [見補充文件1]。

應用該模擬技術評估分割、定位和跟蹤。真實精液

研究人員使用五種不同的檢測算法（包括分割和定位）對圖像及其模擬圖像進行了測試。具體算法如下：

1.（Otsu）使用Otsu閾值法對圖像進行二值化，隨后進行形態學增強（閉運算、膨脹和腐蝕）「48」。

2. 使用Bradley「49」的自適應閾值法對圖像進行（自適應）二值化，將靈敏度定義為「0.8」，然后進行形態學增強（閉運算、膨脹和腐蝕）。

3.（斑點增強）使用大津閾值法對斑點增強圖像進行二值化處理，隨后進行形態學增強（閉運算、膨脹和腐蝕）（方法由Urbano等人「3」提出）。

4.（邊緣檢測）使用Sobel算子（改進自Abbiramy和Shanthi（2010）提出的算法「5」)對中值濾波后的圖像進行邊緣檢測，隨后進行形態學增強處理（膨脹、閉運算和腐蝕）。

5. （GMM）使用高斯混合模型（GMM）的運動檢測算法，將訓練幀數設置為20 ，混合模型中的高斯模式數量設置為3，學習率設置為0.005，背景比例設置為0.7「50」，隨后進行形態學增強（閉運算、膨脹和腐蝕）。

我們基于真實人體樣本（樣本1）的參數生成了20組不同模擬圖像用于測試，圖像幀尺寸設定為 250×250像素。在模擬圖像中，靜止細胞被建模為不動狀態，而移動細胞（數量C-ND)則分為線性勻速游動（50%）和圓形游動（50%）兩種類型。算法在真實圖像和模擬圖像上均進行了測試。針對每組圖像（真實與模擬），我們添加了方差范圍0-1225的零均值高斯噪聲（灰度圖像標準差為35）。圖18展示了真實與模擬圖像在不同噪聲水平下的OSPA距離、精確率和召回率對比結果。

圖中顯示，自適應算法在低噪聲水平（噪聲方差約低于600)下在OSPA（與真實值的最小距離）方面表現*佳，其次是斑點增強算法、邊緣檢測算法、GMM算法和大津算法（圖18a，b）。

在精度表現方面，當噪聲水平分別超過100和300的方差閾值時，大津算法和斑點增強算法會出現 明顯的性能下降。自適應算法和邊緣檢測算法的精度同樣會隨著噪聲水平升高而降低，其中邊緣檢測算法在高噪聲環境（約超過600噪聲方差閾值）下展現出比自適應算法更強的抗干擾能力。而高斯混合模型算法則展現出*強的抗干擾能力，其精度表現幾乎未受影響（誤報率極低）。

在噪聲恢復性能方面，自適應算法、局部增強算法和邊緣檢測算法在噪聲方差0-1225范圍內表現基本持平。而大津算法和高斯混合模型（GMM）則隨著噪聲水平升高出現性能衰減：大津算法在噪聲方差達到100時性能驟降，GMM算法在噪聲方差0-1225范圍內則呈現漸進式性能下降。

五種不同算法在真實樣本圖像及其模擬圖像上的OSPA距離、精度和召回率均呈現相似趨勢�？傮w 而言， 自適應算法在低噪聲水平（低于600噪聲方差）時表現*佳，邊緣檢測算法則在高噪聲水平（超過600噪聲方差）時表現*優。大津算法表現最差。斑點增強算法在低噪聲環境下表現良好，但當噪聲水平超過300噪聲方差時便失效。高斯混合模型算法在精度方面表現*佳，但在OSPA距離和召回率指標上表現欠佳。另一真實人體樣本（樣本2）的補充結果詳見附加文件[參見附加文件1]。

應用仿真評估跟蹤性能。四種跟蹤算法(NN 、GNN 、PDAF和（JPDAF）在模擬圖像上進行了測試。跟蹤算法的代碼由萊昂納多·烏爾巴諾編寫，可在烏爾巴諾等人的「51」中獲取。每個跟蹤算法的輸出結果是精液圖像中所有檢測到細胞的軌跡信息。

我們評估了NN、GNN、PDAF和JPDAF算法在不同細胞數量下的性能表現。

每個模擬圖像包含20、40、100或200個細胞。每個圖像中的每個細胞都被分配到一種游動類型 中。using equalprobabilities: linear mean swim, circular swim, hyperactive swim,視頻幀尺 寸為500×500像素，幀率設定為15幀/秒，每幀圖像選取10秒用于追蹤分析。針對不同數量的細胞樣本，共生成20種不同場景，總計100幀圖像。背景亮度設置為204（255級的80%），且視頻圖像未添加任何噪聲。

圖18

圖18.不同水平加性高斯噪聲（a、c、e）下樣本1的OSPA距離、精度和召回率，真實數據（b、d、f）與仿真結果對比。

生成圖像所用的仿真參數如表6所示。仿真提供了每張圖像的真實軌跡，并與通過NN、GNN、PD-AF和JPDAF算法計算出的估計軌跡進行了比較。

表7展示了不同圖像類型（細胞數量分別為20、40、100和200個）下20種場景的平均多目標跟蹤精度（MOTP）、誤檢率（FP）、漏檢率（M）、多目標錯誤匹配率（MME）及多目標平均精度（MOTA）等指標。研究發現，四種多目標追蹤算法的MOTP值基本保持穩定，不受圖像中細胞數量變化的影響。但隨著細胞數量的增加，多目標精度（MOTA）呈現下降趨勢，同時誤檢率（FP）、漏檢率（M）和錯誤匹配率（MME）則相應上升。

在大規模細胞追蹤任務中，圖神經網絡（GNN）和JPDAF算法的平均目標精度（MOTA）表現優于傳統神經網絡（NN）和PDAF跟蹤算法。這種差異的主要成因在于誤報率（FP）。通過對比實驗結果發現，在所有測試場景(20、40、100及200個細胞）中，PDAF算法的MOTA值均低于NN算法。

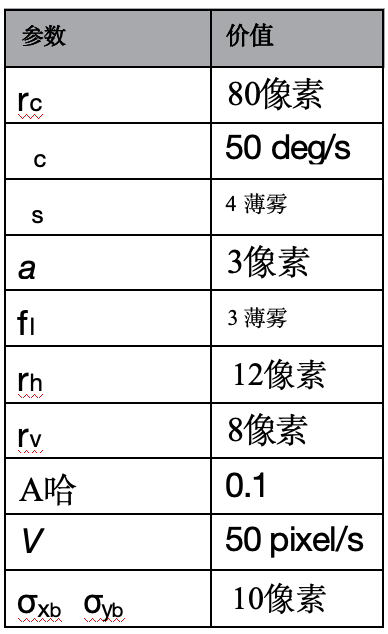

表6.跟蹤評估使用的模擬參數

表7.NN 、GNN 、PDAF和JPDAF算法在不同數量的小區上的跟蹤性能。

在MOTA指標上，GNN和JDPAF跟蹤算法表現相近�？傮w而言，GNN和JPDAF算法表現*佳，其次是 NN算法，而PDAF跟蹤算法則表現最差。

結論

我們構建了一個二維（俯視）視角的精子細胞模型，并通過觀察真實人類精子的游動軌跡，生成了四種不同的游動模式。該模擬系統為系統研究和比較不同精液圖像處理算法提供了可能，包括分割、定位和追蹤算法。在實驗中，我們測試了五種不同的分割與定位算法，并利用模擬結果對算法性能進行排序，其排序結果與使用真實圖像的排序結果高度相似。此外，我們通過運動學指標（MOT）對四種不同追蹤算法（神經網絡、圖神經網絡、PDAF和JPDAF)在模擬圖像上的表現進行對比，并根據其性能進行了排序。

本文提出的模擬模型與軟件系統，為開發優化CASA（計算機輔助精液分析）系統及算法提供了全 新利器。借助這一創新工具，我們能夠構建更強大、更穩定的CASA系統。相較于傳統人工精液采集與分析，這種系統堪稱理想替代方案。具體而言，臨床醫生可生成并展示多種精液樣本的模擬圖像供學生和技術人員觀摩——整個過程無需人工采集、處理和記錄精液樣本圖像。通過將技術人員的實際分析結果與模擬系統的基準數據進行比對，這套系統還能有效提升操作人員的專業技能。
