實時自動對焦系統中的壓電驅動器用于質量控制的高速顯微鏡
（文獻部分內容摘抄）
在質量控制過程中，必須對大量大表面物體進行檢查，以查明只有在顯微鏡下才能看到的細微細節。由于微型化程度高，半導體和電子產品生產中對微觀測試過程的需求很大。其他領域，例如生物技術或制藥，也有類似的要求，例在微并板中篩選樣品。特別是在需要高分辨率時，傳統的顯微鏡工藝無法跟上自動化技術的發展，這在今天很常見。 由于新的高通量顯微鏡系統，這一點現在已經改變。壓電致動器驅動您的實時自動對焦系統發揮著重要的作用�，F(xiàn)在研究者生產技術研究所(IPT)開發了一種新的圖像記錄過程可以在幾秒鐘內將大表面物體完全縮小。這是一次可以在工業環境中進行100%的顯微鏡測試。高架速率的實時測量

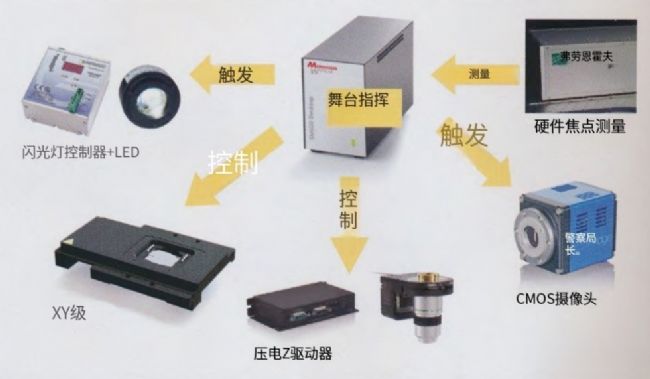

在圖像記錄過程中，臺階以恒定速度連續移動物體，這與傳統的停轉方法形成鮮明對比。這使得樣品可以在高幀率下進行數字化，根據pco.edge相機的不同，可以設置每秒100多幀。因為對象是由閃光燈照亮的，所以圖像也沒有運動模糊。時間優化的掃描過程與實時數據處理和圖像處理步驟相結合。即使是CPU密集型的任務，例如縫合過程，也幾乎沒有任何延遲。即使在測量過程中單個圖像也可以無縫合并到整體圖像中。當然，這主要歸功于系統的處理能力和復雜的軟件，但所使用的硬件也對此做出了顯著貢獻。
在連續掃描期間相應地調整焦點非常重要。表面拓撲結構大大超過了顯微物鏡的焦深，無論這是由于生物技術中使用的注塑塑料微孔板的凹凸不平，還是由于板上的元件高度不同，或者在電子制造過程中整個芯片的傾斜。只有在及時調整焦距時，才有可能對表面進行銳利聚焦。因此，實時自動對焦功能是必要的，為微顯微鏡圖像記錄，必須對焦距沿光軸方向進行動態高精度調節。
壓電致動器及其特性：
壓電驅動系統負責這些任務。旅行范圍約為500。它們非常適合自動對焦的應用，而且，當考慮到精度，特別是動態，他們遠遠優于步進電機。此外，壓電驅動器還具有有利于顯微鏡的廣泛的其他特性，壓電材料將電能直接轉換為機械能，反之亦然。當電壓施加到壓電材料上時所產生的運動對定位很重要�；谶@種壓電效應的致動器可以執行高分辨率的超強電子運動，掃描頻率高達幾百千赫茲。運動基于晶體效應，因此沒有摩擦，也沒有旋轉部件，因此，壓電致動器幾乎不需要維護，而且沒有磨損。
對于控制，IPT使用E-709數字控制器與線性化算法。它可以簡單地通過一個模擬接口連接到整個系統。用于驅動器的適配器還允許輕松集成。將適配器擰入旋轉機頭后，將驅動器固定到所需的方向。因為目標定位器本身不需要旋轉，所以布線不再是問題。直徑為29 mm的螺紋插件版本可用于需要特別大的光學性能的應用這為工業條件下的顯微鏡開辟了大范圍使用的全新可能性，壓電驅動器對此作出了貢獻。
德國Excelitas PCO公司pco.edge相機，具備高分辨率、高感光度、弱光成像的優點，將研究實驗過程完美記錄，為實驗提供強而有力的圖像數據支持。
廣州市元奧儀器有限公司作為德國Excelitas PCO公司攝像機在中國的代理商，為客戶提供各種成像系統解決方案，如對相關產品感到興趣，歡迎隨時聯系交流，公司網址：www.gzyaco.com、電話：400-860-2677。
