顯微鏡應用：在熒光顯微鏡成像中推進和擴展光譜范圍
2024.01月由 Photonics Media 主辦主題為“在熒光顯微鏡成像中推進和擴展光譜范圍”網絡研討會。
在本視頻中，Dr. Holst將分享我們使用索尼傳感器制造的 pco.pixelfly 1.3 SWIR 相機的關鍵特性，包括其廣泛的靈敏度和長時間曝光的能力。此外，他還將討論科學級CMOS (sCMOS）相機和 InGaAs 傳感器在讀出噪聲方面的不同表現，并展示了一些實驗結果，如量子效率值和線性曲線等。Dr. Holst還將介紹該相機在多光譜成像、體內和活體顯微鏡檢查等方面的潛在應用，并演示了使用該相機和免費軟件進行多光譜數據分析的示例。
相機由USB連接供電，并支持軟件和API，下圖可見，相機能能夠檢測到的索尼傳感器的絕對量子效率值，在整個范圍內展現了較高的靈敏度。
但在顯微鏡應用中，如果使用科學級CMOS相機和傳感器，那么InGaAs（銦鎵砷）傳感器的讀出噪聲特性就大為不同，因?yàn)樵贑MOS領域，需要參考比較的是1.3~1.8個電子，或0.8或0.5個電子的讀出噪聲，在InGaAs領域我們參考的是180~200個電子。這意味著獲得適當?shù)膱D像，需要更多的光線，見下圖兩個典型的測量光子傳輸曲線圖例，也可用于推導（光電）轉換因子：
體內和活體顯微鏡應用：
在這里看到近紅外背光照明的小鼠頭骨圖像（圖一），可以看到血液系統使用的ICG的發射光，如果將圖像與SWIR圖像（圖二）進行比較，您可能會注意到血管更多，圖像對比度也更好。
由于散射和吸收較抵，可以用它來觀察動物而無需切割打開它們，下圖可以觀察從1000nm~1600nm不同波長范圍內所獲得的圖像下方的圖表信號減少，因?yàn)樵?450nm水對光的吸收率最高，而組織中存在大量水分，另一方面增加的是對比度，因?yàn)樗猩傻墓庾由⑸浔仨毧朔L的路徑，因此被系收的概率更高。因此，相機主要檢測到的是直接從組織發射或離開的光，提供了更好的對比度。
廣州市元奧儀器有限公司作為埃賽力達在國內的一級代理商，根據用戶的不同需求提供具備高性能、高質量的產品，為客戶提供專業的方案，歡迎咨詢！
在本視頻中，Dr. Holst將分享我們使用索尼傳感器制造的 pco.pixelfly 1.3 SWIR 相機的關鍵特性，包括其廣泛的靈敏度和長時間曝光的能力。此外，他還將討論科學級CMOS (sCMOS）相機和 InGaAs 傳感器在讀出噪聲方面的不同表現，并展示了一些實驗結果，如量子效率值和線性曲線等。Dr. Holst還將介紹該相機在多光譜成像、體內和活體顯微鏡檢查等方面的潛在應用，并演示了使用該相機和免費軟件進行多光譜數據分析的示例。
相機由USB連接供電，并支持軟件和API，下圖可見，相機能能夠檢測到的索尼傳感器的絕對量子效率值，在整個范圍內展現了較高的靈敏度。
但在顯微鏡應用中，如果使用科學級CMOS相機和傳感器，那么InGaAs（銦鎵砷）傳感器的讀出噪聲特性就大為不同，因?yàn)樵贑MOS領域，需要參考比較的是1.3~1.8個電子，或0.8或0.5個電子的讀出噪聲，在InGaAs領域我們參考的是180~200個電子。這意味著獲得適當?shù)膱D像，需要更多的光線，見下圖兩個典型的測量光子傳輸曲線圖例，也可用于推導（光電）轉換因子：
體內和活體顯微鏡應用：
在這里看到近紅外背光照明的小鼠頭骨圖像（圖一），可以看到血液系統使用的ICG的發射光，如果將圖像與SWIR圖像（圖二）進行比較，您可能會注意到血管更多，圖像對比度也更好。
（圖一）
（圖二）

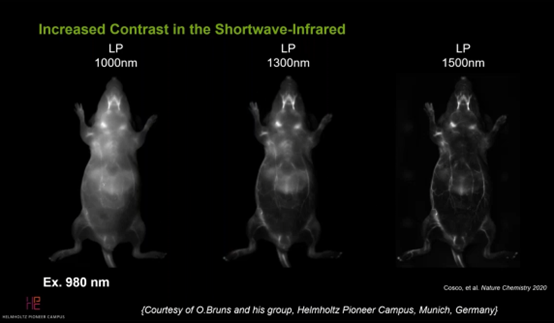

由于散射和吸收較抵，可以用它來觀察動物而無需切割打開它們，下圖可以觀察從1000nm~1600nm不同波長范圍內所獲得的圖像下方的圖表信號減少，因?yàn)樵?450nm水對光的吸收率最高，而組織中存在大量水分，另一方面增加的是對比度，因?yàn)樗猩傻墓庾由⑸浔仨毧朔L的路徑，因此被系收的概率更高。因此，相機主要檢測到的是直接從組織發射或離開的光，提供了更好的對比度。
廣州市元奧儀器有限公司作為埃賽力達在國內的一級代理商，根據用戶的不同需求提供具備高性能、高質量的產品，為客戶提供專業的方案，歡迎咨詢！
