一、氫納米氣泡簡(jiǎn)介

       氫納米氣泡（Hydrogen Nanobubbles, HNBs）是一類直徑介于1~1000 nm之間、以氫氣為核心氣體的微納尺度氣泡，屬于氫分子應(yīng)用領(lǐng)域與納米氣泡技術(shù)交叉融合形成的新型功能材料，其本質(zhì)是氫分子在納米尺度下的特殊存在形式。該材料的研究源于20世紀(jì)末納米氣泡存在性被證實(shí)后，科研人員對(duì)不同氣體類型納米氣泡的拓展探索，憑借“氫分子活性+納米尺度特性”的雙重優(yōu)勢(shì)，有效突破了傳統(tǒng)氫氣應(yīng)用（如氫氣吸入、氫水飲用）中氫分子溶解度低、留存時(shí)間短、靶向性差等瓶頸，現(xiàn)已成為生物醫(yī)藥、農(nóng)業(yè)種植、環(huán)境治理等多領(lǐng)域的研究熱點(diǎn)。

      氫納米氣泡的核心特性兼具納米氣泡的共性優(yōu)勢(shì)與氫氣的獨(dú)特性，具體可概括為以下五點(diǎn)：一是超高氫氣溶解度與長(zhǎng)效留存性，其比表面積遠(yuǎn)高于常規(guī)氣泡，可將水溶液中氫溶解度提升至5-10 mg/L，且表面形成的雙電層結(jié)構(gòu)能有效維持氣泡穩(wěn)定性，使氫氣留存時(shí)間延長(zhǎng)至數(shù)天甚至數(shù)周；二是緩慢上升與均勻分散特性，其上升速率遠(yuǎn)低于常規(guī)氫氣氣泡，可在水溶液中均勻分散，實(shí)現(xiàn)氫分子的全域覆蓋；三是強(qiáng)穿透性與靶向性，微小尺寸結(jié)合氫氣的強(qiáng)脂溶性，使其能精準(zhǔn)作用于靶標(biāo)部位；四是協(xié)同增效與多功能性，不僅可高效負(fù)載氫氣、吸附帶電粒子，破裂時(shí)產(chǎn)生的羥基自由基還兼具輕度殺菌作用；五是安全性與環(huán)境友好性，制備過程無(wú)需添加有害試劑，破裂后僅產(chǎn)生氫氣和水，適配高安全要求領(lǐng)域。

      氫納米氣泡在多領(lǐng)域應(yīng)用廣泛且成效顯著。生物醫(yī)藥領(lǐng)域，其可精準(zhǔn)遞送氫分子發(fā)揮抗氧化、抗炎作用，還能作為藥物載體實(shí)現(xiàn)協(xié)同治療，同時(shí)助力傷口愈合與皮膚修復(fù)。農(nóng)業(yè)領(lǐng)域，氫納米氣泡水可改善土壤條件、增強(qiáng)植物抗逆性，促進(jìn)作物增產(chǎn)提質(zhì)，契合綠色農(nóng)業(yè)理念。環(huán)境治理中，其憑借吸附、還原、氧化三重作用處理污水，還能修復(fù)水體生態(tài)。食品加工領(lǐng)域，可用于食品保鮮、果蔬清洗及功能產(chǎn)品研發(fā)，提升產(chǎn)品附加值。氫納米氣泡的應(yīng)用效果取決于其粒徑分布等核心參數(shù)，納米顆粒跟蹤分析（NTA）技術(shù)可精準(zhǔn)表征這些參數(shù)，突破傳統(tǒng)技術(shù)局限，是其產(chǎn)業(yè)化應(yīng)用的關(guān)鍵支撐。
二、氫納米氣泡高穩(wěn)定性的作用機(jī)制

      氫納米氣泡作為直徑1-1000 nm的新型功能材料，其在液體體系中的超長(zhǎng)穩(wěn)定性打破了經(jīng)典Epstein-Plesset理論對(duì)納米級(jí)氣泡短壽命的預(yù)測(cè)，是其實(shí)現(xiàn)多領(lǐng)域應(yīng)用的核心前提。結(jié)合現(xiàn)有研究，其高穩(wěn)定性機(jī)制可從表面電荷作用、界面層結(jié)構(gòu)、納米尺度特性及外部環(huán)境調(diào)控四方面闡釋，各機(jī)制協(xié)同作用，維持其長(zhǎng)期穩(wěn)定。

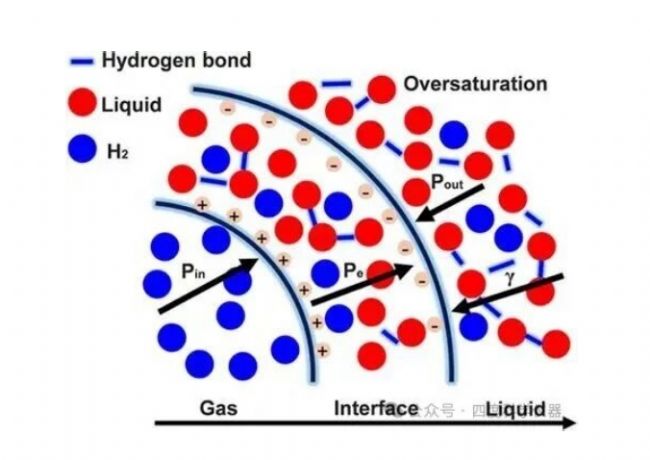

      表面帶電與雙電層的靜電排斥是核心驅(qū)動(dòng)力。氫納米氣泡氣液界面易吸附溶液中OH⁻形成負(fù)電表面，構(gòu)建穩(wěn)定雙電層，其產(chǎn)生的靜電壓力可抵消內(nèi)部拉普拉斯壓力、抑制氣體擴(kuò)散，同時(shí)增強(qiáng)氣泡間排斥力，避免碰撞聚結(jié)。Zeta電位是關(guān)鍵衡量指標(biāo)，其絕對(duì)值越高穩(wěn)定性越強(qiáng)，溶液pH、表面活性劑等可通過調(diào)控Zeta電位影響穩(wěn)定性能。

      氫鍵作用與界面層形成提供重要支撐。氣泡表面負(fù)電荷通過氫鍵吸引水分子，形成致密水化膜作為物理屏障，降低氫氣擴(kuò)散速率；溶液中Na⁺、Ca²⁺等離子在雙電層積累形成屏蔽層，進(jìn)一步阻礙氣體擴(kuò)散并維持表面電荷穩(wěn)定，氣泡表面羥基與離子的相互作用也能加固界面層。

      納米尺度賦予的布朗運(yùn)動(dòng)間接提升穩(wěn)定性。氫納米氣泡粒徑小、浮力微弱，無(wú)法快速上浮破裂，而是做無(wú)規(guī)則布朗運(yùn)動(dòng)，均勻分散于溶液中，減少聚集聚結(jié)概率，密封條件下純水中可穩(wěn)定一周左右，優(yōu)化環(huán)境下穩(wěn)定時(shí)間可進(jìn)一步延長(zhǎng)。

       外部環(huán)境調(diào)控可優(yōu)化穩(wěn)定性。pH=9時(shí)，氫納米氣泡在乙醇水溶液中可穩(wěn)定20天以上，因該條件下表面負(fù)電荷密度增加、雙電層作用增強(qiáng)；鹽離子通過鹽析效應(yīng)促進(jìn)氣泡形成，鹽溶液中氣泡濃度高于純水，其中NaCl溶液中濃度最高；溫度、壓力及氣體飽和度等也可通過調(diào)控表面電荷密度和氣體擴(kuò)散速率調(diào)節(jié)穩(wěn)定性。

三、氫納米氣泡穩(wěn)定性的NTA測(cè)試驗(yàn)證

      為驗(yàn)證氫納米氣泡水的高穩(wěn)定性特性，本實(shí)驗(yàn)采用四度科學(xué)儀器匠心打造的LighTracker 系列納米顆粒跟蹤分析儀（NTA）開展測(cè)試。該儀器是面向納米材料研發(fā)、生物醫(yī)藥分析等領(lǐng)域的高精度檢測(cè)工具，基于激光光散射與布朗運(yùn)動(dòng)原理，可精準(zhǔn)捕捉氫納米氣泡的運(yùn)動(dòng)軌跡，高效測(cè)定其粒徑分布、濃度等核心參數(shù)，為氫納米氣泡穩(wěn)定性的驗(yàn)證提供可靠的數(shù)據(jù)支撐，有效規(guī)避了傳統(tǒng)檢測(cè)技術(shù)數(shù)據(jù)平均化的局限，確保測(cè)試結(jié)果的準(zhǔn)確性與科學(xué)性。

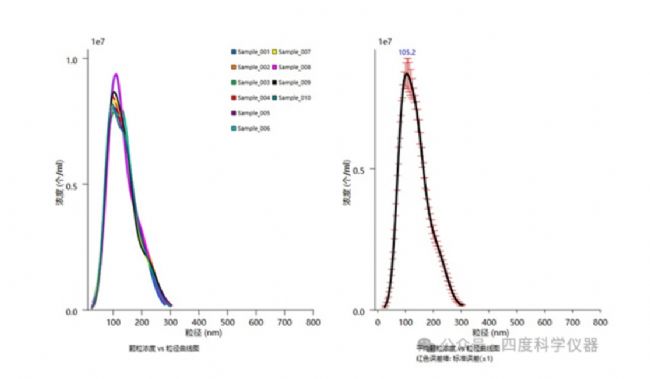

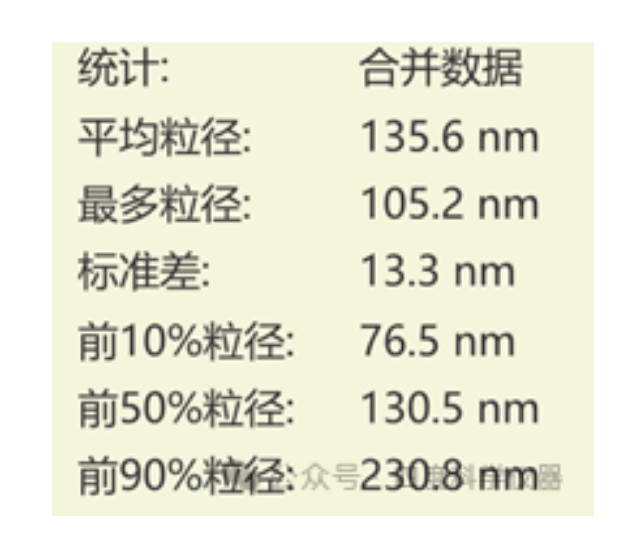

       實(shí)驗(yàn)嚴(yán)格按照預(yù)設(shè)流程開展，依次對(duì)不同處理?xiàng)l件下的氫納米氣泡水進(jìn)行測(cè)試對(duì)比。首先，將制取完成的氫納米氣泡水置于密封容器中，室溫放置24小時(shí)，確保氣泡體系達(dá)到相對(duì)穩(wěn)定狀態(tài)后，取適量原液直接進(jìn)樣，完成第一次NTA測(cè)試，記錄氫納米氣泡的粒徑分布范圍、平均粒徑及濃度等關(guān)鍵數(shù)據(jù)，作為穩(wěn)定性對(duì)比的基準(zhǔn)參照。       結(jié)果顯示，氫納米氣泡水在放置24小時(shí)后，平均粒徑135.6 nm，最多粒徑105.2 nm，主要分布在0-300 nm區(qū)間，其中100-200 nm區(qū)間占比62.47%。顆粒濃度為3.05×10⁸ particle/ml，每幀平均顆粒數(shù)106.4。

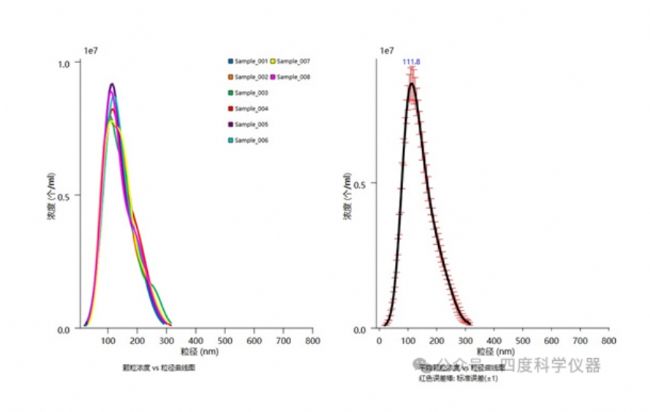

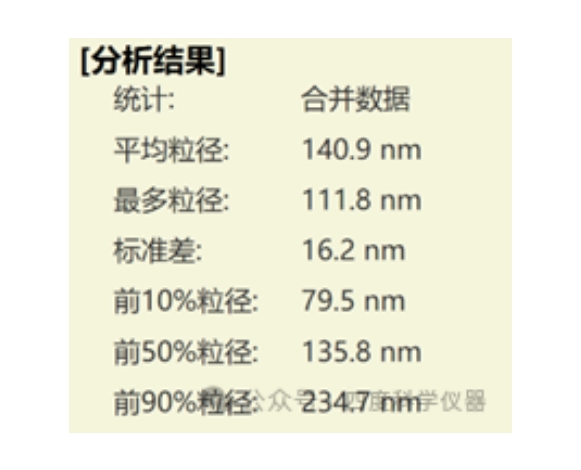

      隨后，取同等體積的氫納米氣泡水放入潔凈燒水壺中，采用常規(guī)加熱方式煮沸，待溶液自然冷卻至室溫后，再次取樣進(jìn)行NTA測(cè)試，完成第二次數(shù)據(jù)采集，重點(diǎn)觀察煮沸過程對(duì)氫納米氣泡粒徑、濃度的影響。       結(jié)果顯示，加熱煮沸后，氫納米氣泡平均粒徑140.9 nm，最多粒徑111.8 nm，主要分布在0-300 nm區(qū)間，其中100-200 nm區(qū)間占比64.35%。顆粒濃度為2.07×10⁸ particle/ml，每幀平均顆粒數(shù)72.3。

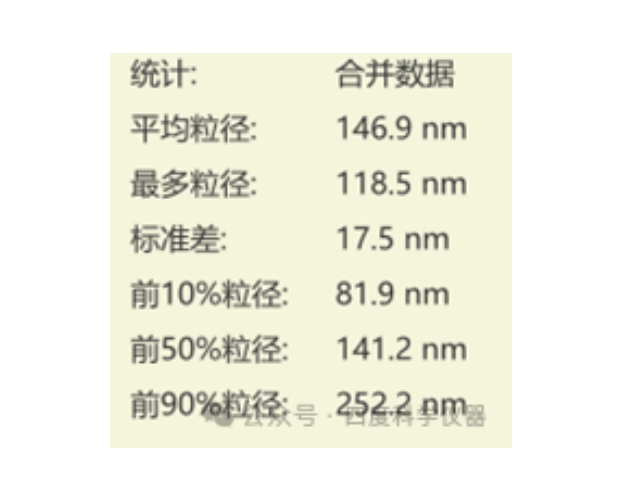

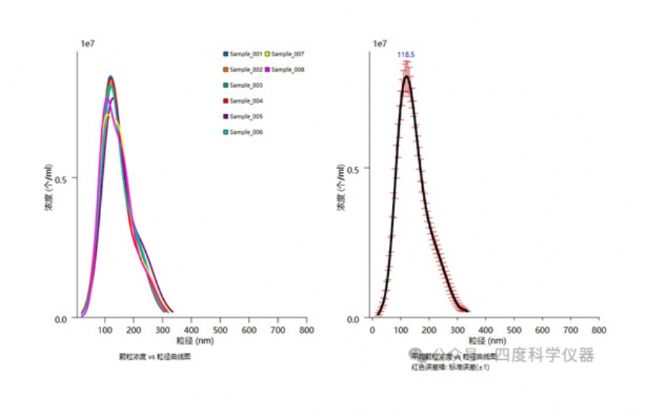

      為進(jìn)一步驗(yàn)證氫納米氣泡的超高穩(wěn)定性，將冷卻后燒水壺中的納米氣泡水重復(fù)加熱、冷卻流程后，進(jìn)行第三次NTA測(cè)試，獲取第三次測(cè)試數(shù)據(jù)。       氫納米氣泡平均粒徑146.9 nm，最多粒徑118.5 nm，主要分布在0-300 nm區(qū)間，其中100-200 nm區(qū)間占比63.93%。顆粒濃度為1.58×10⁸ particle/ml，每幀平均顆粒數(shù)55.2。

結(jié)果討論

      對(duì)三次測(cè)試數(shù)據(jù)進(jìn)行系統(tǒng)對(duì)比分析發(fā)現(xiàn)：原液樣品中，氫納米氣泡平均粒徑為135.6 nm，顆粒濃度達(dá)到3.05×10⁸ particle/ml，氣泡分散均勻，無(wú)明顯聚結(jié)現(xiàn)象；經(jīng)一次煮沸并自然冷卻后，氫納米氣泡平均粒徑輕微增至140.9 nm，較原液增幅僅為3.9%，顆粒濃度降至2.07×10⁸ particle/ml，較原液降幅為32.1%，整體變化幅度溫和；二次煮沸冷卻后，平均粒徑進(jìn)一步增至146.9 nm，較原液增幅為8.3%，濃度降至1.58×10⁸ particle/ml，較原液降幅為48.2%，雖變化略高于一次煮沸，但仍處于合理范圍。粒徑分布方面，三次測(cè)試中100-200 nm區(qū)間均為氫納米氣泡的主要分布區(qū)間，占比分別為62.47%、64.35%、63.93%，分布始終保持均勻，未出現(xiàn)粒徑異常偏大或偏小的聚集峰。綜上，盡管氫納米氣泡的粒徑隨煮沸次數(shù)增加略有增大、濃度略有下降，但整體變化溫和可控，且全程未出現(xiàn)大規(guī)模聚結(jié)、破裂及分層現(xiàn)象，充分說明氫納米氣泡水具備優(yōu)異的耐高溫穩(wěn)定性和結(jié)構(gòu)穩(wěn)定性，可滿足各領(lǐng)域長(zhǎng)期應(yīng)用的實(shí)際需求。 四、測(cè)試所用設(shè)備
      本次氫納米氣泡NTA測(cè)試采用四度科學(xué)儀器研發(fā)的LighTracker納米顆粒跟蹤分析儀（NTA），該儀器是面向納米材料研發(fā)、生物醫(yī)藥分析等多領(lǐng)域的高精度檢測(cè)工具，性能優(yōu)異且精準(zhǔn)適配氫納米氣泡檢測(cè)需求，可在數(shù)分鐘內(nèi)提供全面精準(zhǔn)的表征數(shù)據(jù)，為氫納米氣泡的工藝優(yōu)化、性能評(píng)估及應(yīng)用研究提供關(guān)鍵支撐，是氫納米氣泡表征的核心設(shè)備。

     該儀器的核心原理的是激光光散射與布朗運(yùn)動(dòng)相結(jié)合，這也是其實(shí)現(xiàn)氫納米氣泡精準(zhǔn)表征的關(guān)鍵，具體過程如下：一束精細(xì)聚焦的激光束穿過含氫納米氣泡稀懸浮液的樣品池，激光束在液體樣品與光學(xué)元件界面發(fā)生折射，路徑接近與玻璃-樣品界面平行。光束內(nèi)的氫納米氣泡會(huì)散射激光，儀器通過與光束軸垂直的光學(xué)顯微鏡捕捉視野內(nèi)每個(gè)氣泡的散射光點(diǎn)，再由相機(jī)持續(xù)拍攝，記錄氣泡的布朗運(yùn)動(dòng)軌跡。
      儀器搭載的專有分析軟件會(huì)逐幀處理視頻數(shù)據(jù)，自動(dòng)識(shí)別并定位每個(gè)氫納米氣泡，跟蹤其幀間移動(dòng)軌跡，結(jié)合斯托克斯-愛因斯坦方程，通過計(jì)算氣泡擴(kuò)散系數(shù)，精準(zhǔn)推算單個(gè)氣泡的粒徑；同時(shí)，通過統(tǒng)計(jì)視野內(nèi)氣泡數(shù)量并結(jié)合樣品體積，精準(zhǔn)計(jì)算氫納米氣泡濃度；若搭配zeta電位測(cè)量模塊，還可同步測(cè)定氣泡表面電荷，有效評(píng)估其穩(wěn)定性。該原理讓儀器突破傳統(tǒng)檢測(cè)技術(shù)局限，可實(shí)現(xiàn)氫納米氣泡核心參數(shù)的精準(zhǔn)、高效表征，為相關(guān)研究提供可靠數(shù)據(jù)支撐。
