一、肌電與肌氧：解碼肌肉功能的雙維度
在現代運動科學、康復醫學及神經工程領域，對肌肉功能的評估正逐漸從單一指標向多維度綜合觀測轉變。表面肌電圖（sEMG）與近紅外光譜技術（NIRS/肌氧）作為兩個重要的生物標志物，分別從“神經驅動”和“代謝供能”兩個角度，為我們提供了觀察肌肉活動的不同視角。

1. 表面肌電（sEMG）：神經肌肉活動的電信號反映
表面肌電技術通過記錄皮膚表面的生物電信號，反映中樞神經系統對肌肉的募集策略和激活狀態。

• 主要功能：監測肌肉激活時序、相對激活程度、疲勞趨勢以及運動單元的放電特征。

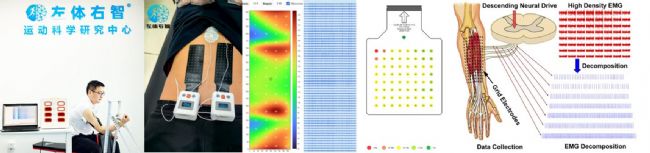

• 技術發展：傳統單通道或低密度肌電主要獲取局部平均信號，而高密度表面肌電（HD-sEMG）利用二維矩陣電極陣列，能夠呈現肌肉活動的空間分布特征。這有助于研究者更細致地觀察激活區域、估算神經傳導速度以及分析運動單元特性，提升了空間分辨率和信息豐富度。

2. 肌氧（Muscle Oxygen, SmO2）：肌肉組織氧合狀態的監測
肌氧監測基于近紅外光譜技術（NIRS），利用氧合血紅蛋白和脫氧血紅蛋白對特定波長光吸收率的差異，非侵入式地測量肌肉組織中的血氧飽和度變化。

• 主要功能：反映肌肉微循環中的氧供需平衡情況，輔助評估局部氧化代謝能力。關鍵指標包括肌氧飽和度（SmO2）、氧合血紅蛋白（O2Hb）和脫氧血紅蛋白（HHb）。
• 應用價值：肌氧數據有助于展示運動過程中的代謝變化趨勢，輔助界定訓練強度區間，監測疲勞恢復過程，并在康復中為血管功能和組織灌注情況的評估提供參考。

同步分析的意義：肌肉疲勞是一個復雜的生理過程，涉及神經傳導效率的變化以及局部血液循環和代謝產物的改變。單一模態觀測可能存在局限性，而sEMG與NIRS的同步采集與聯合分析，有助于從“神經 - 血管”耦合的角度更全面地解析肌肉功能，為評估提供更豐富的數據支持。

二、學術參考：多模態融合在下背部肌肉疲勞識別中的應用
學術界近期發表的研究論文《Lower Back Muscle Fatigue Recognition Based on the Fusion-Information of Multi-Channel sEMG and NIRS Simultaneous Recordings》，探討了多模態同步分析在肌肉疲勞識別中的應用潛力。該研究針對下背部肌肉疲勞這一常見現象，提出了一種結合多通道肌電與肌氧信息的分析思路。

1. 研究背景
下背部肌肉疲勞與腰痛及職業損傷密切相關。傳統的識別方法多依賴單一sEMG信號，可能受限于皮膚阻抗、信號串?dāng)_及深層肌肉信號捕捉難度等因素。此外，現有研究中對大肌群（如腰部）的高分辨率多模態同步觀測相對較少。

2. 研究方法：多通道混合傳感器陣列
研究團隊設計了一套60通道混合sEMG-NIRS傳感器陣列。

• 布局設計：陣列采用交錯布局，每個單元包含多個sEMG電極和NIRS探頭，旨在實現同一區域神經電信號與血流動力學信號的同步采集。
• 數據采集：sEMG采樣率設置為2050Hz，NIRS采樣率為11Hz，檢測范圍覆蓋皮下至深層肌群，嘗試克服傳統方法在深層肌肉信號獲取上的局限。

混合傳感器陣列的設計如圖1所示。


圖1.該研究開發的60通道混合sEMG-NIRS陣列的整體結構圖。該陣列能夠同時采集60通道的sEMG和60通道的NIRS信號，且sEMG電極與相應的NIRS通道位置完全對齊。（圖片來自原文）

3. 算法模型：深度學習網絡的應用
為了處理多模態數據，研究提出了雙流卷積混合注意力網絡（DCHANet）。

• 特征提�。悍謩e針對sEMG和NIRS的信號特性，設計了獨立的特征提取流，生成肌電特征圖（如MDF/RMS）和肌氧特征圖（如HbO/HbR）。
• 信息融合：引入注意力機制，嘗試融合兩種模態的特征，以捕捉神經與血管活動之間的關聯信息。

圖2. 基于sEMG-NIRS混合陣列識別腰背部肌肉疲勞的總體框架（圖片來自原文）


圖3. 該研究提出的疲勞識別模型DCHANet的具體架構（圖片來自原文）

4. 研究結果

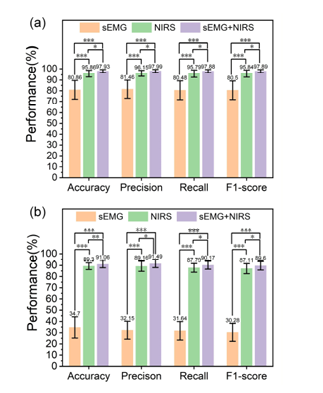

實驗數據顯示，融合模型在疲勞識別任務中表現出一定的優勢：

• 識別表現：在多級疲勞分類任務中，融合模型的準確率數值較高（如在該研究的特定實驗條件下，跨受試者三級分類準確率約為96.80%）。
• 模態互補性：結果顯示，融合模型的識別效果優于部分單一模態測試。研究指出，NIRS在反映深層肌群代謝變化方面具有特點，而sEMG在捕捉快速神經驅動變化上表現敏感，兩者結合有助于提升信息的完整性。
• 參考價值：該研究框架為腰痛的早期觀察、康復效果評估及人機工效分析提供了新的技術思路和數據支持。

三、我們的產品與服務：助力多模態科研與應用
基于相關理論與技術發展趨勢，我們公司提供無線高密度表面肌電測試系統與近紅外光肌氧監測系統，并致力于為用戶提供多模態同步采集的解決方案，支持科研探索與臨床應用。

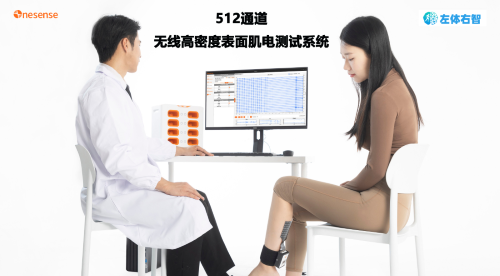

1. 國產 Oct-HD 無線高密度表面肌電測試系統
作為國內自主研發的高密度肌電采集系統，Oct-HD突破了傳統設備的通道限制，為大肌群及復雜動作分析提供了有效的技術支持。

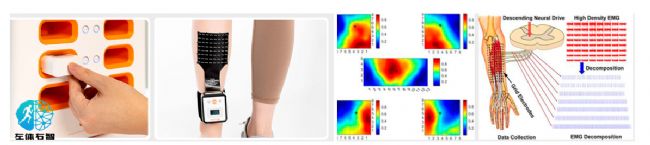

• 超大規模同步采集：?jiǎn)文�塊支持64通道高清采集，基于專利同步技術，系統最高可擴展至512通道同步工作。這一規模使得全肢體甚至軀干肌群的精細化同步監測成為可能，滿足了對大面積肌肉群（如背部、腿部）進行高分辨率空間分析的需求。
• 多維數據融合：內置九軸運動姿態傳感器（加速度/陀螺儀/磁力計），實現“肌電 + 運動學”同步分析，有助于更細致地解析動作模式。。
• 智能分析生態：配套軟件提供神經元分解、肌電地形圖、肌纖維傳導速率等高級分析功能。支持一鍵生成論文級圖表，無需編程即可輸出實驗報告，助力多學科研究。
• 無線自由體驗：采用藍牙5.0傳輸，擺脫線纜束縛，支持動態運動場景下的真實數據采集。內置全通道阻抗檢測，可實時評估電極接觸質量。
• 開放兼容：提供API接口，支持與腦電（EEG）、近紅外腦成像（fNIRS）、動作捕捉系統等設備聯用，構建多維數據模型。

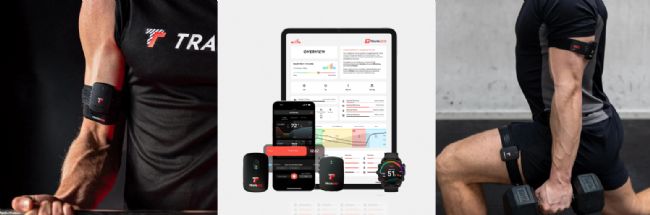

2. Train.Red 近紅外光肌氧監測系統

• 組織氧合監測：基于近紅外技術，旨在監測肌肉組織的血氧飽和度變化，檢測深度可覆蓋部分深層肌群。

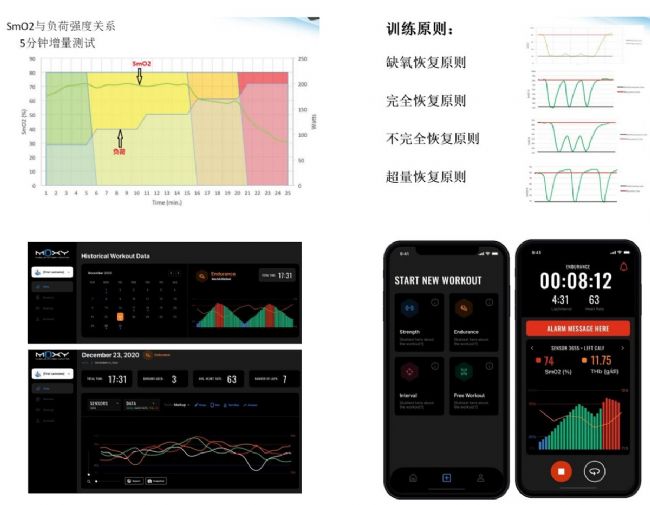

• 代謝參數分析：系統提供多項代謝參數算法，輔助計算肌氧變化速率、恢復水平等指標，為訓練分區和疲勞監測提供參考數據。
• 多場景適用：配備濾波算法，嘗試適應從靜態康復到動態運動等多種場景，減少運動偽跡對信號的影響。
• 合規認證：產品符合相關質量管理體系要求，數據可用于科研及康復輔助參考。

結語
肌肉活動蘊含著豐富的生理信息。我們的無線高密度表面肌電測試系統與近紅外光肌氧監測系統，旨在為用戶提供多樣化的數據采集工具。通過多模態同步分析技術，我們希望能協助科研人員和應用工作者更深入地探索人體運動機制，推動相關領域的發展。

歡迎聯系我們，了解更多產品詳情與解決方案。

參考文獻：Huang J, Tian L, Cui H, Sun P, Liang Y, Fang P, Li G, Jiang N. Lower Back Muscle Fatigue Recognition Based on the Fusion-Information of Multi-Channel sEMG and NIRS Simultaneous Recordings. IEEE Trans Neural Syst Rehabil Eng. 2026;34:1506-1517. doi: 10.1109/TNSRE.2026.3672775. PMID: 41811718.
