在涂裝、粘接、電子封裝等制造工藝中，表面清潔度是決定產品質量的關鍵因素之一。微量污染物，尤其是以薄膜形態存在的有機殘留，可能僅為一個分子層厚度，肉眼完-全不可見，卻足以導致涂層附著力下降、粘接失效或接觸不良。這類問題往往在后續工序或產品使用初期才暴露，造成較大的返工成本和質量風險。

傳統的元素分析技術（如EDX、XPS）可提供表面元素組成信息，但對于有機污染物的分子結構識別能力有限。二次離子質譜（SIMS）憑借其極淺的采樣深度（<2 nm）及對有機物種的高靈敏度，為表面有機污染的原位、快速識別提供了有效手段。

本文介紹MiniSIMS臺式二次離子質譜儀在三種常見工業有機污染物分析中的應用，展示其在30秒內獲取譜圖并實現精準識別的能力。



MiniSIMS技術特點

MiniSIMS是一款獲得R&D100等國際獎項的臺式二次離子質譜儀，集成了靜態SIMS、成像SIMS及動態SIMS三種分析模式。該設備占地面積小、操作簡便，單樣品分析成本較傳統超高真空SIMS可降低90%，適合工業質控與研發應用。



應用案例：三種常見污染物的快速識別

以下三個案例均來自受污染的金屬表面，每張譜圖采集時間不超過30秒。譜圖同時包含無機元素及有機分子信息，低質荷比區域提供元素組成線索，高質荷比區域則呈現有機物的特征碎片“指紋”，可用于精確匹配。為便于展示，以下僅列出負離子譜圖（正離子譜圖同時采集）。



案例一：切削液殘留

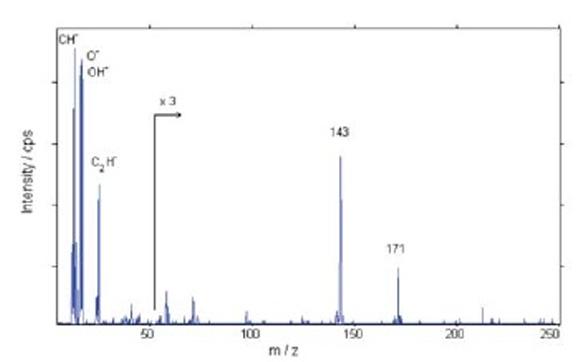

圖1為某高性能切削液的表面譜圖。

譜圖特征：

· 低質荷比區域，CH⁻與O⁻的峰強度比值較低，提示氧/碳比較低

· 高質荷比區域（m/z 100-300）出現一系列特征碎片離子峰

識別依據：即便切削液的完整分子量超出MiniSIMS Alpha的質量檢測范圍，其在高質荷比區域產生的特征碎片離子仍形成獨特的“指紋”圖譜，可用于與標準譜圖庫比對確認。

圖1 切削液表面譜圖



案例二：含氟潤滑劑添加劑

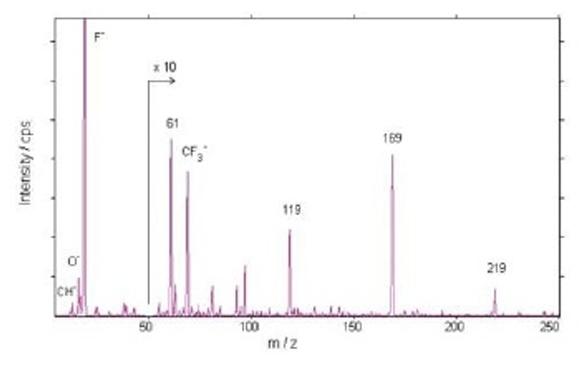

圖2為某含氟潤滑劑添加劑的表面譜圖。

譜圖特征：

· 低質荷比區域，F(xiàn)⁻峰占主導地位

· 高質荷比區域出現CₓFᵧ簇離子系列（除m/z=61外）

識別依據：不同氟碳化合物的CₓFᵧ簇離子相對比例各不相同，這一特征可用于區分不同類型的含氟潤滑劑，并輔助推斷分子結構。



圖2 含氟潤滑劑添加劑譜圖



案例三：金屬清洗/脫脂劑

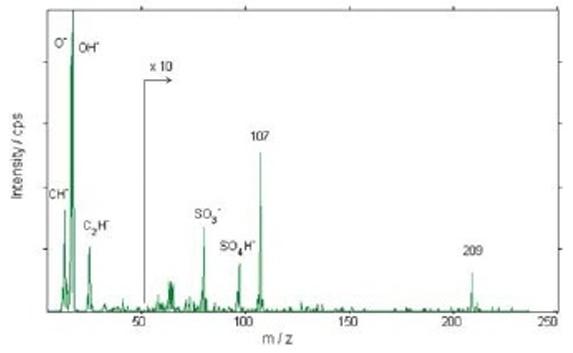

圖3為某金屬清洗/脫脂劑的表面譜圖。

譜圖特征：

· 低質荷比區域檢測到硫（S）元素，來自磺化表面活性劑

· 氯元素（Cl）在譜圖中明顯缺失

· 高質荷比區域呈現特征峰

識別依據：元素信息（硫的存在、氯的缺失）為污染物類型提供初步線索，結合高質荷比區域的特征峰，可實現對特定清洗劑的精準匹配。

圖3 金屬清洗劑譜圖



譜圖庫支持：無需深度解析，直接比對

上述案例中，譜圖的特征峰解析旨在說明MiniSIMS能夠捕捉不同有機污染物的分子結構差異。在日常分析中，操作者無需自行解析每個碎片峰。

MiniSIMS可選配常見材料譜圖庫，實測譜圖可直接與庫中數據比對，快速得出匹配結果。此外，用戶亦可針對自身生產過程中使用的特定材料生成參考譜圖，用于后續的快速比對與污染溯源。



結論

MiniSIMS為表面有機污染分析提供了快速、直接的解決方案：

· 分析速度快：30秒內完成全譜采集

· 信息全面：同時獲取元素組成與分子結構信息

· 識別精準：高質荷比區域特征碎片提供“指紋”級識別能力

· 操作簡便：可選配譜圖庫，無需深度解析譜圖

該技術適用于生產線質控、工藝污染溯源、清洗效果驗證等多種場景，為制造企業提供了高效的質量控制工具。
