在城市基礎設施建設與管理中，雨污排水管網流量監測系統至關重要。它能夠?qū)崟r(shí)掌握雨污水排放情況，為城市排水規劃、防汛減災及水資源合理利用提供關鍵數據支撐。下面對其技術架構與核心功能進行詳細解析。

　　一、技術架構

　　(一)數據采集層

　　這是整個監測系統的基礎，負責收集各類與雨污排水管網流量相關的數據。主要由多種傳感器構成，其中流量傳感器是核心部件。電磁流量計依據法拉第電磁感應定律，當導電的雨污水在磁場中流動時，會產生感應電動勢，通過測量該電動勢可精確計算流量，常用于較為規則的排水管道。多普勒超聲波流量計則利用超聲波在流體中的多普勒效應，通過檢測超聲波在順流和逆流方向傳播的時間差或相位差來確定流速，進而計算流量，適用于復雜水流條件及非滿管流的情況。

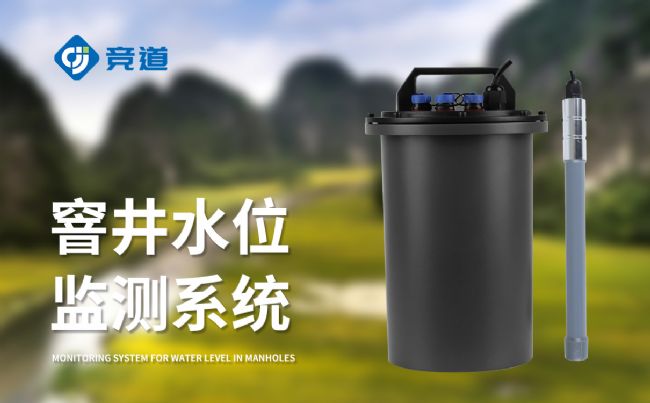

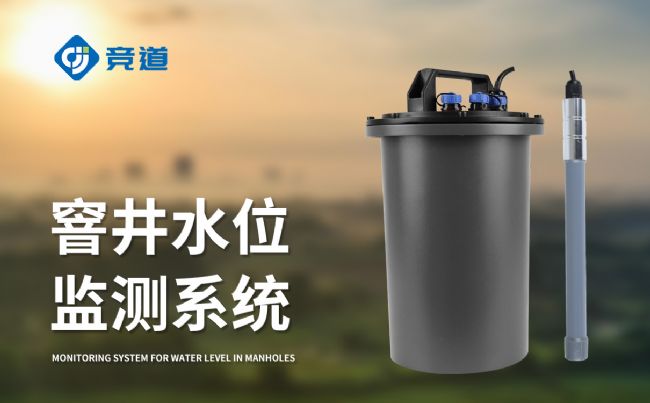

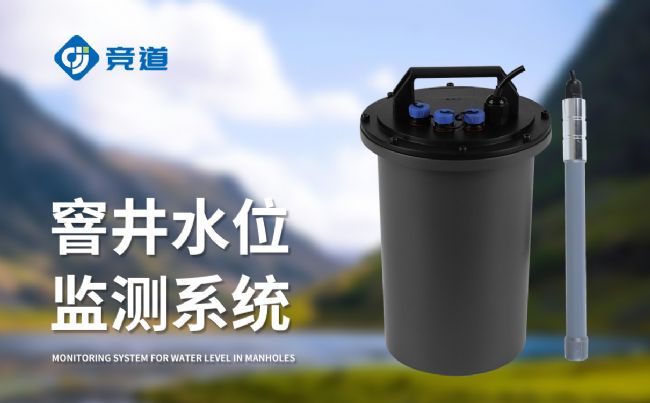

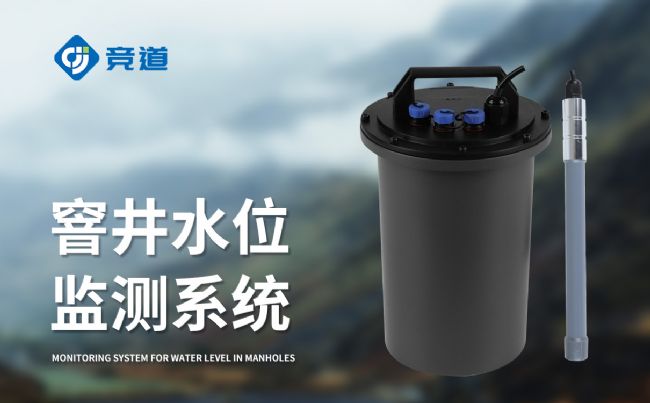

　　除流量傳感器外，還配備水位傳感器。壓力式水位傳感器通過測量水體壓力來?yè)Q算水位高度，超聲波水位傳感器利用超聲波反射原理測量水位。水位數據對于理解管網排水能力、判斷是否存在積水等情況十分關鍵。此外，雨量傳感器用于監測降雨量，為分析雨污流量變化提供外部環境數據。這些傳感器分布于雨污排水管網的關鍵節點，如排水口、泵站進出口、管道交匯處等，確保全面、準確地采集數據。

　　(二)數據傳輸層

　　采集到的數據需快速、穩定地傳輸至數據處理中心。數據傳輸層采用多種傳輸方式，以適應不同環境需求。對于距離數據中心較近且布線方便的監測點，常采用有線傳輸方式，如光纖或電纜。光纖具有高速、大容量、抗干擾能力強的特點，能保證數據的穩定、快速傳輸。而對于分布廣泛、位置偏遠的監測點，無線傳輸方式更為合適，如 4G、5G 或 NB - IoT 等。這些無線通信技術具有部署靈活、覆蓋范圍廣的優勢，可確保數據及時、可靠地傳輸。

　　(三)數據處理與管理層

　　此層是系統的 “大腦”，負責對傳輸過來的數據進行處理、存儲、分析及管理。數據處理單元運用專業算法，對采集到的原始數據進行校準、濾波、補償?shù)炔僮�，去除噪聲和異常值，提高�?shù)據質量。例如，通過溫度補償算法修正因溫度變化對流量測量造成的誤差。

　　處理后的數據存儲于數據庫中，數據庫具備大容量存儲和高效檢索功能，方便歷史數據的查詢與調用。數據分析模塊運用數據挖掘、統計分析等技術，深入挖掘數據背后的規律和趨勢。例如，通過分析不同時間段、不同區域的流量數據，預測管網流量變化，為排水系統調度提供依據。同時，數據管理模塊負責系統用戶權限管理、數據安全保護等工作，確保數據的安全性和保密性。

　　(四)應用展示層

　　該層將處理分析后的數據以直觀易懂的方式呈現給用戶，方便用戶進行決策和管理。通過 Web 界面或移動應用程序，用戶可實時查看雨污排水管網的流量、水位、降雨量等數據，并以圖表、地圖等形式展示。例如，通過地理信息系統(GIS)技術，將監測數據在電子地圖上進行標注，直觀展示各監測點的位置及數據分布情況。同時，系統還提供數據報警功能，當監測數據超出設定閾值時，及時向相關人員發送通知，以便迅速采取措施應對異常情況。

　　二、核心功能

　　(一)實時流量監測

　　這是系統最基本且關鍵的功能。通過分布在管網各處的流量傳感器，實時獲取雨污排水流量數據，讓管理人員隨時掌握管網內雨污水的流動情況。無論是日常排水還是暴雨期間的應急排水，都能及時了解流量變化，為管網運行管理提供實時依據。

　　(二)流量數據分析與預測

　　系統對采集到的流量數據進行深度分析，不僅能統計歷史流量數據的平均值、最大值、最小值等，還能通過建立數學模型，結合降雨量、時間等因素，預測未來一段時間內的流量變化趨勢。例如，在暴雨來臨前，根據實時降雨量及歷史數據模型，預測管網流量峰值及出現時間，幫助相關部門提前做好防汛準備。

　　(三)異常報警

　　當管網流量、水位等數據出現異常時，系統立即發出報警信號。無論是流量突然增大可能預示的管道破裂、排水不暢，還是水位過高可能導致的內澇風險，都能及時通知相關人員。報警方式包括短信、郵件、APP 推送等，確保相關人員能迅速響應，采取有效措施解決問題，保障雨污排水管網的正常運行。

　　(四)排水系統優化決策支持

　　基于流量監測數據及分析結果，為城市排水系統的規劃、建設與優化提供決策支持。例如，通過分析不同區域的流量分布及變化規律，合理規劃新的排水管道、泵站等設施的位置和規模;根據實時流量數據，優化泵站運行調度，提高排水效率，降低內澇風險，實現城市排水系統的科學管理與可持續發展。
