發表文章：
Heterojunction Synergized Nanofluidic Ionic Diode for High-Performance Hydrovoltaic Electricity Generation

發表期刊：
Advanced Materials

使用儀器：
PANDORA 科研級多功能 ALD 系統

一、研究背景
水伏發電器能將水蒸發能轉化為電能，是無需太陽能或機械輸入的可再生能源技術，硅納米線（SiNWs）因比表面積大、電荷輸運性能優異成為該器件的核心基底。但傳統 SiNWs 基 HEG 存在諸多問題：電荷載流子分離效率低、天然氧化層羥基易俘獲電子、離子反向擴散造成電流損失、界面離子輸運與電荷分離耦合不匹配�，F(xiàn)有優化策略各有局限，且鮮有研究實現電荷轉移與流體離子輸運的同步優化，因此構建原子級表面修飾的異質結協同納米流體離子二極管，成為提升器件性能的關鍵。

二、摘要
文章提出異質結協同納米流體離子二極管設計理念，通過 ForgeNano PANDORA 科研級多功能 ALD 系統在垂直 SiNWs 上共形沉積鋁摻雜二氧化鈦（ATO），形成 SiNWs/ATO 異質結，其強內建電場可高效分離蒸發驅動毛細流誘導的電荷；同時，帶正電的 SiNWs/ATO 納米通道與帶負電的多孔碳納米管（CNT）膜構成納米流體離子二極管，實現離子整流型選擇性輸運。

二者的協同作用同步促進電子 - 空穴分離和陰 / 陽離子定向輸運，解決了傳統 SiNWs 基 HEG 的核心性能瓶頸。所制備的 SiNWs/ATO HEG 實現創紀錄性能：開路電壓 1.0 V、短路電流密度 71.0 μA・cm⁻²、峰值功率密度 45.8 μW・cm⁻²，約為此前報道最高值的兩倍。該研究實現了電荷分離與離子輸運的機理協同優化，揭示了固態電荷動力學與流體離子輸運的耦合機制，為高性能 HEG 研發提供了新框架

三、實驗與討論
研究圍繞 SiNWs/ATO HEG 的器件設計、表面電荷與離子輸運機制、能帶結構與電荷分離、性能優化及實際應用展開系統分析，結合表征測試與理論模擬，闡明了協同增效的核心原理。

（一）器件設計與結構表征
研究借鑒半導體 p-n 結光伏效應與納米流體離子二極管整流效應，構建了由多孔 CNT 膜頂電極、SiNWs/ATO 陣列功能層、Al 底電極組成的器件（如圖 1）。實驗確定12 μm為 SiNWs 最優長度，ALD 沉積的 ATO 為 4.9 nm 非晶層，與 SiNWs 共形包覆且無晶界，有效抑制界面缺陷。長期穩定性測試顯示，器件在 50±5% 相對濕度下連續運行 100 h，電流密度仍保持初始值的 81.3%，遠優于傳統 SiNWs 基 HEG，且無明顯結構退化。

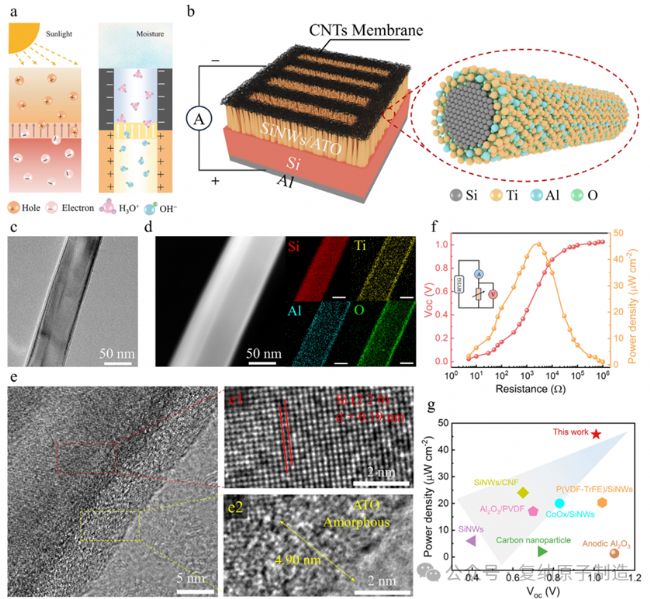

圖 1 器件設計原理、結構和電性能。（a）p-n 結光伏效應與納米流體離子二極管整流效應的類比；（b）SiNWs/ATO HEG 器件結構示意圖；（c）SiNWs/ATO 的 TEM 圖；（d）SiNWs/ATO 的 EDX 元素映射圖；（e）SiNWs/ATO 的 HRTEM 圖及局部放大圖；（f）輸出電壓和功率密度隨外負載的變化；（g）本研究 HEG 與文獻報道 HEG 的性能對比

（二）表面電荷與離子輸運機制
zeta 電位測試顯示（如圖 2a），原始 CNT 和 SiNWs/SiOₓ帶負電，而 SiNWs/ATO 帶強正電（+29.9 mV），二者形成的納米流體離子二極管使 OH⁻富集于 SiNWs/ATO 通道、H₃O⁺ 積累于 CNT 膜，形成疊加的縱向靜電場，強化離子定向輸運。低離子濃度下德拜長度更大，離子整流效率更高，NaCl 濃度升高會導致器件電壓大幅下降。

器件在 ±2 V 方波偏壓下呈現 “正向導通、反向阻斷” 特性（如圖 2h），初始整流比達 47，有效抑制離子反向擴散；2×2 對照實驗證實，異質結與納米流體離子二極管的協同增益遠大于單一策略，電壓和電流密度增益分別提升 14.6%、45.0%。

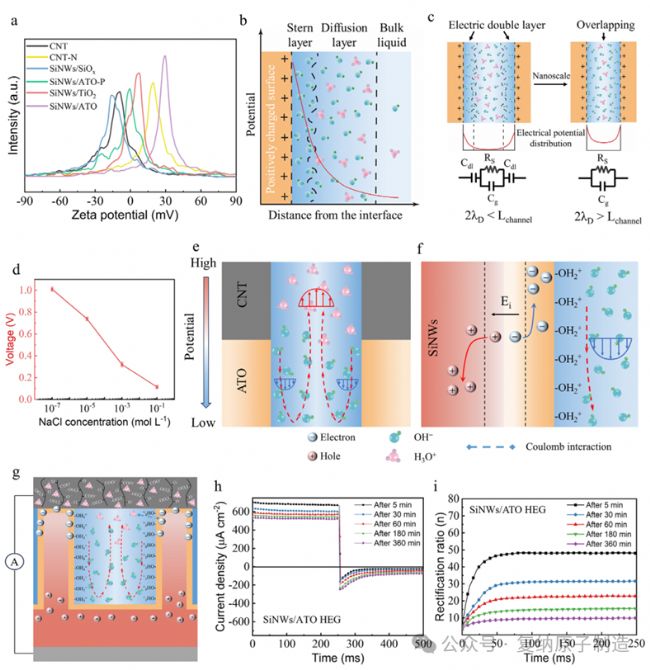

圖 2 SiNWs 基 HEG 的表面電荷特性與界面離子輸運機制。（a）不同材料的 zeta 電位；（b）TiO₂/ATO 液 - 固界面的雙電層模型；（c）微通道與納米通道的表面電荷效應；（d）不同 NaCl 濃度下的輸出電壓；（e）納米流體離子二極管中離子輸運與流動電勢分布；（f）異質結 - 離子流界面的定向電荷分離與遷移；（g）水蒸發驅動的電荷產生與輸運過程；（h）±2 V 方波偏壓下的電流響應；（i）不同運行時間的整流比

（三）能帶結構與電荷分離增強
通過 UV-vis、UPS 表征確定 Si、TiO₂、ATO 帶隙分別為 1.12 eV、3.18 eV、3.47 eV，并構建能帶排列圖（如圖 3a）。SiNWs/ATO 異質結的導帶匹配性更優，電子轉移能壘更低，且價帶偏移達 2.51 eV，空穴阻擋效應更強；SKPM 測試顯示其表面電勢差達 430 mV，內建電場強于 SiNWs/TiO₂。TRPL 測試表明，SiNWs/ATO 載流子壽命達 46.94 ns，遠高于 SiNWs/SiOₓ（19.94 ns），ATO 有效鈍化了界面陷阱，減少電子俘獲。COMSOL 模擬驗證了 SiNWs/ATO 界面靜電勢差最大，電荷分離效率最優（如圖 3e-g）。

圖 3 能帶結構分析與界面電荷輸運增強。（a）不同界面（SiOₓ、TiO₂、ATO）的能帶圖與工作原理；（b）Si/TiO₂和 Si/ATO 界面的表面電勢圖；（c）對應界面的截面線輪廓；（d）不同 SiNWs 基 HEG 的輸出電壓和電流密度；（e-g）SiNWs/SiOₓ、SiNWs/TiO₂、SiNWs/ATO 與 CNT 膜界面的 COMSOL 電勢分布模擬

（四）性能優化與實際應用
研究確定了器件最優工藝參數：Al 摻雜濃度 16.0 wt%、ATO 層厚度 4.9 nm。環境因素對器件性能影響顯著，低濕度、高溫更利于輸出，溫度升至 65℃時短路電流密度增至 118.7 μA・cm⁻²；標準 AM 1.5 光照下，器件產生光伏效應，實現水伏 - 光伏雙模式能量收集，開路電壓升至 1.16 V、短路電流密度達 103.4 μA・cm⁻²（如圖 4）。

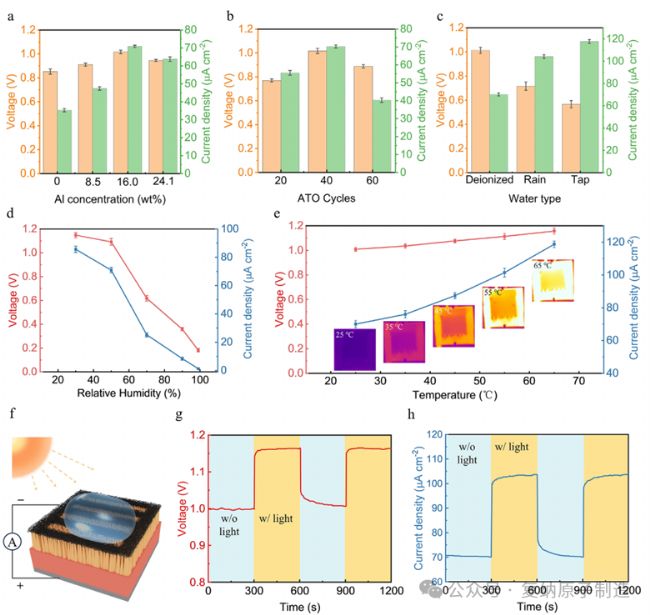

圖 4 SiNWs/ATO HEG 的電輸出性能及環境影響因素。（a）不同 Al 摻雜濃度的影響；（b）不同 ATO 層厚度的影響；（c）不同溶液的影響；（d）相對濕度的影響；（e）溫度的影響；（f）AM 1.5 光照下的工作示意圖；（g-h）暗態與 AM 1.5 光照下的輸出電壓和電流密度

基于優異性能，該器件實現了多種實際應用（如圖 5）：串并聯后可驅動 LED、溫濕度計，甚至為智能手機應急充電；利用退役硅太陽能電池的回收硅片制備器件，性能與原始硅片器件相當，實現硅材料循環利用；結合 ESP32 微控制器構建無線水位 / 漏水檢測系統，可應用于智能家居、農業監測等場景。

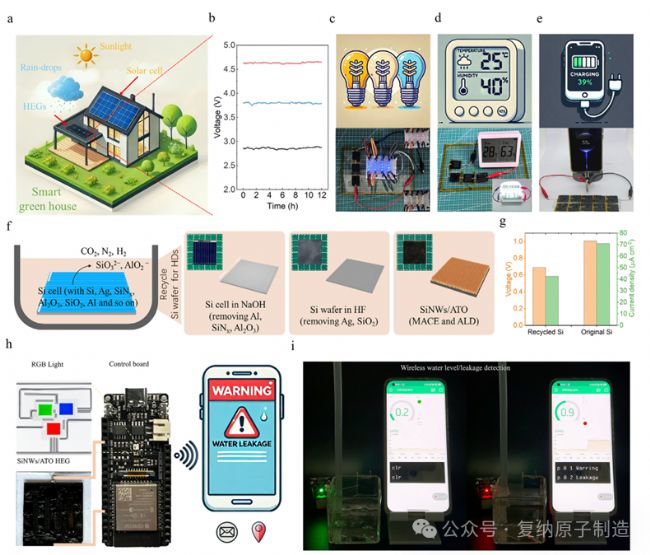

圖 5 SiNWs/ATO HEG 的電源與傳感應用。（a）太陽能電池與 HEG 集成的智能溫室示意圖；（b）3/4/5 個器件串聯的輸出電壓；（c）3 個串聯器件驅動 LED 的實物圖；（d）串聯器件驅動溫濕度計的實物圖；（e）器件陣列為智能手機充電的實物圖；（f）退役太陽能電池硅片的回收流程；（g）回收 / 原始硅片制備 HEG 的性能對比；（h）HEG 基傳感器件的電路模型；（i）水位 / 漏水檢測的人機交互實物圖

四、結論
本研究通過 ATO 原子層沉積修飾和異質結 - 納米流體離子二極管協同設計，從根本上解決了傳統 SiNWs 基 HEG 的界面電子俘獲、反向電流損失、電荷 - 離子輸運耦合不匹配等核心問題，實現了器件性能的突破性提升。

研究的核心價值體現在三方面：一是結構設計創新，ATO 既鈍化了 SiNWs 表面陷阱，又與 SiNWs 形成強內建電場異質結，納米流體離子二極管則實現了高效離子整流；二是性能大幅提升，器件在室溫常壓下的輸出功率密度為此前最高值的兩倍，且連續運行 100 h 仍保持優異穩定性；三是機理與應用拓展，揭示了固態電荷與流體離子輸運的耦合機制，同時實現了水伏 - 光伏雙模式能量收集，且在規�；�供電、硅材料循環利用、物聯網傳感等領域展現出廣闊的工程應用前景。該研究為高性能水伏發電器設計提供了全新策略，也為低品位環境能量的高效利用開辟了新途徑。
