光學方法簡介
18 世紀，Galvani 通過蛙腿實驗首次證實肌肉收縮由內在電活動驅動，為心臟電生理研究奠定基礎；1901 年前后，Einthoven 對心電圖（ECG）技術進行改進，首次實現心臟電生理活動的精準記錄；后續發展的多電極陣列（MEA）雖可用于電信號傳播測量，但僅局限于胞外電位檢測，且空間分辨率受電極間距制約，難以滿足深入研究需求。

光學方法突破了 MEA 的固有局限，借助熒光傳感與光調控技術，具備無與倫比的時空分辨率，可直觀可視化多細胞層面的心臟電生理特性（包括電信號傳導、鈣動力學變化及代謝關聯等），為心臟電生理機制研究及臨床轉化提供了創新性技術支撐。

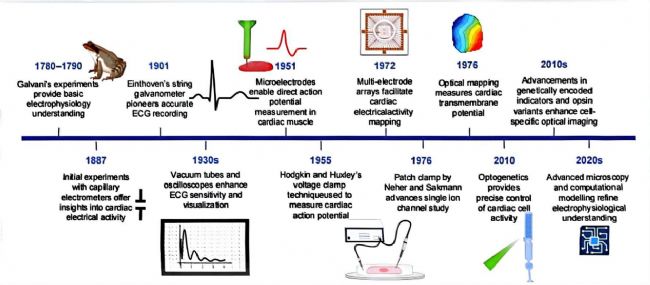

新型心臟電生理工具及其應用發展歷史時間線

光學標測
光學標測是基于熒光原理的心臟電生理檢測技術，其核心技術優勢體現為超高時空分辨率。該技術的操作流程為：向細胞單層至完整心臟等不同尺度的心臟樣本孵育電壓或鈣離子熒光探針，經LED等光源激發后，由高速相機采集熒光信號，最終可獲取心臟動作電位、鈣離子瞬變形態及傳導特性等核心電生理數據。這些數據為闡明心臟生理調控機制及疾病電生理病理機制提供了重要實驗支撐。

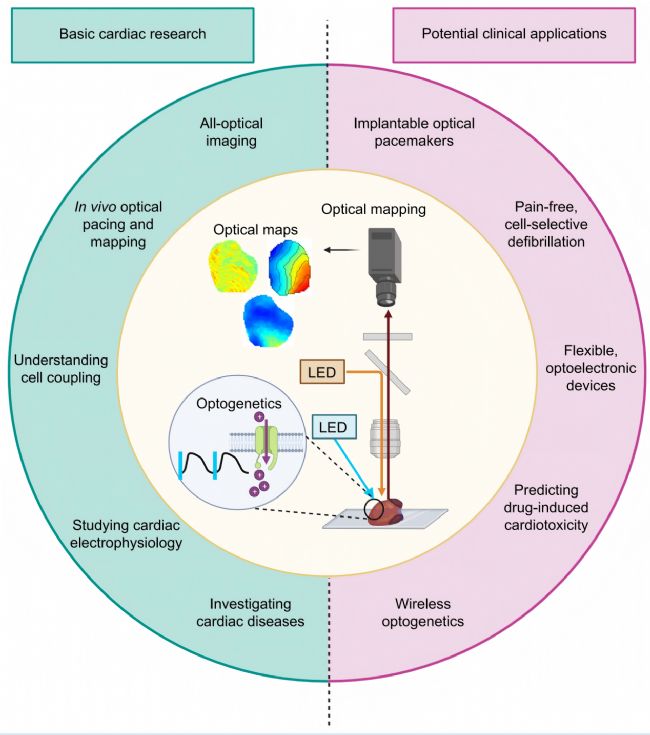

光學標測原理圖

一、熒光傳感器
1.電壓敏感染料：傳統代表為 di-4-ANEPPS，具有皮秒級電壓響應特性，可記錄心臟表面電生理活動，但存在熒光變化率低、光毒性顯著等問題，且會導致自發心率降低、房室結傳導減慢等心臟電生理功能異常；紅移染料 di-4-ANBDQBS 以 660 nm 波長激發，發射近紅外光，穿透深度提升至 1-4 mm，可捕捉心內膜信號，且對心臟電生理影響微小、心毒性較低；光電子轉移染料 FluoVolt 具備高光穩定性、快速響應（皮秒至納秒級）及高熒光變化率優勢，適用于雙光子成像技術，可實現更深層次的心肌透壁檢測。

2.鈣離子熒光探針：Rhod-2-AM 為常用胞質鈣離子熒光探針，可記錄胞質鈣瞬變，常與電壓成像同步開展；mag-fluo-4 AM 適用于肌漿網鈣信號檢測，Valverde 等學者利用該探針在離體小鼠全心中實現肌漿網鈣瞬變與胞質鈣瞬變的關聯標測；通過冷 / 溫加載 Rhod-2-AM 的新技術，可實現線粒體特異性鈣測量，Trollinger 等學者結合該方法與 fluo3 探針，完成線粒體與胞質鈣信號的同步記錄。部分鈣探針支持比率法檢測，可通過不同激發波長下的信號比值精準量化鈣濃度，降低系統噪聲與運動偽影干擾。

3.基因編碼傳感器（GEVI/GECI）：可實現細胞特異性表達，且細胞毒性較低，適用于長期體外研究（如人誘導多能干細胞衍生心肌細胞培養體系），但響應速度慢于合成染料，對部分高速電生理事件的捕捉存在局限。

二、硬件系統
1.光源：涵蓋 LED（常用低成本光源）、鎢鹵燈、汞 / 氙弧燈及激光，需依據熒光探針的激發波長精準匹配，如紅移染料需搭配 660 nm LED，雙光子成像依賴激光光源。

2.相機：CCD 相機為傳統檢測設備，CMOS 相機因成本優勢及便攜性成為當前主流選擇，Heinson 等學者開發的便攜式 CMOS 系統已應用于全光學心臟電生理標測；背照式 CMOS 相機可降低噪聲干擾，電子倍增電荷耦合器件（EMCCD）能放大發射信號，二者均提升了弱信號檢測的靈敏度。相機核心參數需滿足時間分辨率＞500 Hz（以捕捉毫秒級電壓 / 鈣信號變化）、空間分辨率≤100 μm（以解析復雜電信號傳導模式）。

3.光學組件：濾光片可過濾雜光，避免不同探針間的光譜串?dāng)_，保障信號純度；全景成像系統（如 Rieger 等學者設計的 294 光纖 LED 系統）通過雙鏡頭將光學發射波段聚焦于單 CMOS 相機，實現小鼠心臟全景標測，規避了多相機系統的技術復雜性。

三、數據處理
1.方法：空間濾波、時間濾波、時間過采樣及基線校正等方法，可有效優化光學標測數據質量，降低短曝光時間、熒光信號微弱等因素造成的干擾，但需避免過度平滑導致的信號誤判。
2.開源軟件：ElectroMap 支持高通量心臟電生理數據分析與標測；KairoSight-3.0 已通過驗證，適用于鈣 - 電壓耦合、復極交替等特性分析；專用心律失常分析框架（如 Li 等學者開發的工具）可實現顫動（fibrillation）動力學的定量評估。此外，機器學習技術已應用于自動偽影檢測，進一步提高數據解析的精準度。

四、關鍵技術
1.多參數成像：雙標測（電壓 + 鈣）可分析電壓 - 鈣延遲等電 - 收縮耦合特性，如肥厚小鼠心臟中該延遲延長，提示電 - 收縮耦合功能異常；三標測（電壓 + 鈣 + NADH）能揭示心肌代謝與電生理活動的關聯性，George 等學者發現缺血心臟中代謝變化先于電生理異常；部分研究將光學標測與 Förster 共振能量轉移（FRET）技術結合，實現環磷酸腺苷（cAMP）活性與電壓信號的同步記錄，揭示性別相關的電生理差異。

2.運動追蹤：傳統光學標測依賴 blebbistatin 等藥物解除電機械偶聯，但此類藥物可能延長動作電位時程、降低 NADH 自熒光，干擾心肌生理狀態。革新性技術包括無標記（marker-free）運動追蹤（可減少 80% 運動偽影）、比率法（通過雙信號比值抵消運動影響）及三維（3D）標記追蹤（Zhang 等學者利用該技術測量心外膜應變），這些方法已實現自由跳動心臟的精準標測，保留了生理狀態下的電機械反饋。

光遺傳學
最初為研究復雜神經元相互作用而開發的光遺傳學技術，已成功轉化至心臟領域并取得顯著成效，其核心機制為視蛋白在波長依賴性光照下可模擬電壓門控、配體門控或機械敏感性離子通道及離子泵的作用介導細胞膜離子轉運，該技術不僅為心臟相關電生理機制研究提供了多項關鍵認知，還具備進一步向臨床應用推進的潛力。

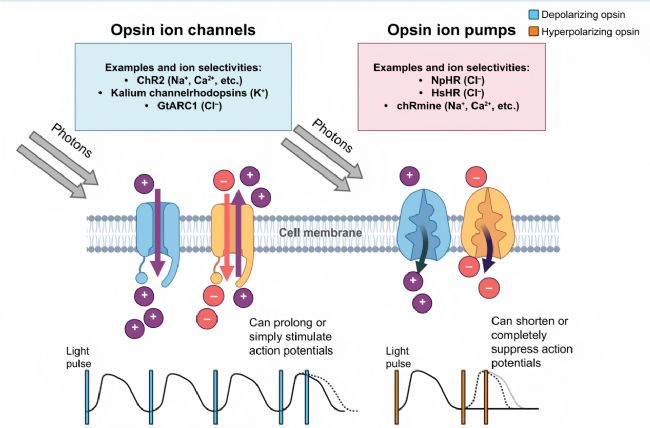

去極化與超極化視蛋白調控心臟電生理的機制及實例

一、視蛋白類型
1.去極化視蛋白：通道視紫紅質 2（ChR2）以 480nm 藍光激發，為非選擇性陽離子通道，是首個應用于心臟光遺傳學起搏的視蛋白；ChRmine 為紅移變體，可被近紅外光激活，實現自由活動小鼠的無接觸心臟起搏；ReaChR 同樣具有紅移特性，組織吸收與散射減少，可產生更高幅度的光電流。此外，線粒體靶向 ChR2 可調控線粒體膜電位與 ATP 合成，F(xiàn)RET 耦合視蛋白可同步實現光刺激與信號轉導記錄。

2.超極化視蛋白：鹽古菌視紫紅質（NpHR）和鹽生鹽桿菌視紫紅質（HsHR）可介導氯離子內流，使細胞超極化；Kalium 通道視紫紅質 HcKCR1 和 WiChR 具有高鉀離子選擇性，響應速度＜1 ms，WiChR 在人誘導多能干細胞心房肌細胞中表達后，可在藍光照射下可逆抑制動作電位與自發收縮。

3.局限：視蛋白存在濃度依賴性細胞毒性；部分變體（如 ChR2）經重復刺激后會出現脫敏現象，表現為峰值電流與平臺電流降低，可通過暗適應或間隔切換協議緩解，但可能對光電流特性產生影響。

二、視蛋白遞送
1.病毒載體：腺相關病毒（AAV）無宿主基因組整合，適合有絲分裂后細胞（如心肌細胞），包裝容量 < 4.7 kb，自互補 AAV 載體可提升轉導速度；慢病毒能整合入宿主基因組，表達穩定且免疫原性低，適用于干細胞、有絲分裂活躍細胞（如人誘導多能干細胞衍生心肌細胞）。

2.非病毒載體：包括電穿孔、脂質體轉染等，雖無基因整合風險，但轉染效率低于病毒載體，且缺乏細胞靶向性，主要應用于體外細胞實驗。

3.轉基因模型：可實現視蛋白的細胞特異性穩定表達，常用小鼠構建，但模型構建復雜、成本高，非人靈長類兼容性差，主要應用于心臟傳導系統標測等機制研究。

三、照明系統
LED 是基礎照明光源，微型 LED 陣列可植入小鼠心臟隔膜，實現心內膜區域的穩定起搏；近紅外光穿透深度深，且光毒性低，結合上轉換納米顆粒可將其轉化為可見光，激活傳統視蛋白；Yu 等學者發現添加全反式視黃醛（ATR）光敏劑，可提升 ChR2-H134R 在心肌細胞中的膜表達，降低光學起搏所需能量。此外，數字微鏡器件可通過微鏡陣列聚焦光照，實現區域特異性刺激，優化光脈沖模式（如延長脈沖時長至超過心律失常周期）能提升心律失常終止效率。

全光學電生理
全光學電生理技術融合光學標測（傳感）與光遺傳學（調控）技術，僅通過光信號實現心臟電生理的 “激活 - 檢測” 全流程，無接觸特性可避免電極侵入造成的組織損傷；細胞選擇性強，可精準靶向特定心肌細胞亞群；時空分辨率極高，透壁成像深度達 400 μm-4 mm，能捕捉壁內電信號傳導模式，突破傳統檢測方法的技術局限。

2.AI 輔助效率提升：通過 CNN 等算法處理海量光學數據，實現心律失常自動分型、驅動灶定位，挖掘預警指標（如鈣傳導離散度）并構建預測模型，大幅提升機制挖掘與數據解析效率。

二、臨床轉化：聚焦 “精準診療落地”
1.器械與技術革新：研發植入式光電子器件（如可吸收光學起搏器、心內膜標測導管），突破傳統器械侵入性強、分辨率低的問題，降低并發癥率（如起搏器并發癥率從 9.5% 降至 1.2%），精準識別壁內病灶。

2.精準診療方案：覆蓋藥物篩選（多參數評估毒性 / 療效，提升預測準確率）、心律失常消融（結合 NIR-II 或光遺傳學驗證靶點，降低復發率）、個性化醫療（基于 iPSC-CMs 模型定制用藥方案），整體提升診療精準度與安全性。

三、新興交叉：聚焦 “應用邊界拓展”
1.跨技術融合：與類器官 / 芯片技術（如 LWD-Miniscope+PDMS 芯片）、再生醫學（如數字全息追蹤心肌分裂）結合，解決傳統模型生理相關性低、再生機制不明的問題，拓展基礎研究與早期篩選場景。

2.無創監測升級：通過 NIR-II 標測（深部組織缺血監測、手術導航）、可穿戴光子傳感（多參數居家健康管理），實現從臨床手術到日常健康的無創監測覆蓋。

3.特殊領域適配：針對兒科（NIRS 監測腦氧 / 內臟氧合，指導 DHCA 手術）、中藥（量化劑量依賴性心臟毒性）等特殊領域，提供適配性技術方案，填補傳統方法在這些領域的應用空白。

參考文獻：
[1]Baines O ,Sha R ,Kalla M , et al.Optical Mapping and Optogenetics in Cardiac Electrophysiology Research and Therapy: A State-of-the-Art Review.[J].Europace : European pacing, arrhythmias, and cardiac electrophysiology : journal of the working groups on cardiac pacing, arrhythmias, and cardiac cellular electrophysiology of the European Society of Cardiology,2024,DOI:10.1093/EUROPACE/EUAE017.
