引言
神經退行性疾病患者正面臨著軀體失控的殘酷困境，漸凍癥等病癥會讓患者大腦保持清醒，卻喪失肢體活動與語言表達能力，僅能保留眼球運動、眨眼等眼部動作，眼睛成為其與外界溝通的最后橋梁。為幫助這類患者重建交互方式，腦機接口（BCI）技術成為重要研究方向，但其應用中始終受眼電偽跡干擾——眼部動作產生的強電信號，會掩蓋微弱的腦電信號，傳統研究均以消除該類偽跡噪聲為核心。而眼電偽跡實則具備信噪比高、可由患者主觀控制的優勢，基于此，米蘭理工大學團隊提出逆向研究思路，將眼電偽跡轉化為控制輔助機器人的核心指令，為開發更高效、低成本的輔助型腦機接口提供了全新方向。
論文概要
米蘭理工大學團隊的研究發表于Scientific Reports，題為《Brain computer interface for robot control with eye artifacts for assistive applications》提出基于眼偽影的腦機接口系統，以EEG信號實現輔助機器人控制。研究將眼偽影作為有效信息源，借助TMSi SAGA 64+采集信號，開發新算法：雙閾值法識眨眼，利用F7/F8通道特征檢測側向眼動，還能區分不同眨眼頻次。經離線和實時實驗驗證，算法具備有效檢測能力，5名參與者通過該系統成功操控TIAGo機器人完成多項任務。研究為相關設備開發了首個實時EEG處理算法，為神經退行性疾病患者提供了新的人機交互方式，也為輔助型BCI研發提供了新思路。
文章信息
研究方法1.數據采集
本研究納入5名受試者（3男2女，年齡27±3歲），實驗方案經倫理批準，受試者均簽署知情同意書。采用TMSi SAGA 64+設備以500 Hz采樣頻率采集EEG信號，搭配凝膠電極帽且電極阻抗＜5 kΩ，接地、參考電極分置右、左耳后骨骼，選取Fp1、F7、F8通道分別檢測眨眼及左右側向眼動。
2.數據預處理
對原始信號做0.5-100Hz帶通濾波，經短時傅里葉變換、傅里葉變換分析頻率特征，確定眼偽影主導頻率帶為0.5-15Hz，采用二階巴特沃斯濾波器完成1-13Hz帶通濾波；濾波后信號按100個數據點分窗，窗口重疊50個數據點。濾波后波形如圖1所示：

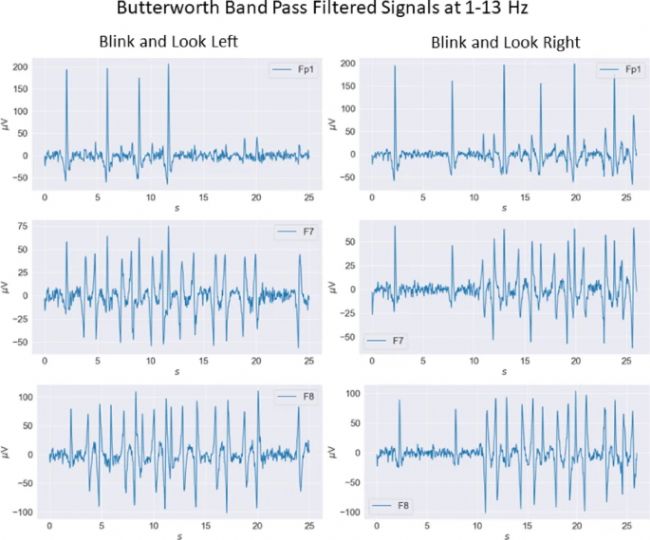

圖1 Fp1、F7 和 F8 通道的 1–13 Hz 進行巴特沃斯帶通濾波信號
3.閾值確定
針對不同通道和眼偽影類型設定個性化閾值，解決信號峰值的個體內、個體間變異性問題：Fp1通道采用雙閾值法，經均值（M）和標準差（SD）計算，設156μV上閾值、80μV下閾值，分別檢測常規與微弱眨眼；F7、F8通道利用相位差和峰谷模式，為左、右看各設4個閾值，明確正負峰值判定標準（如左看時F7<-20μV、F8>30μV），如圖2所示：

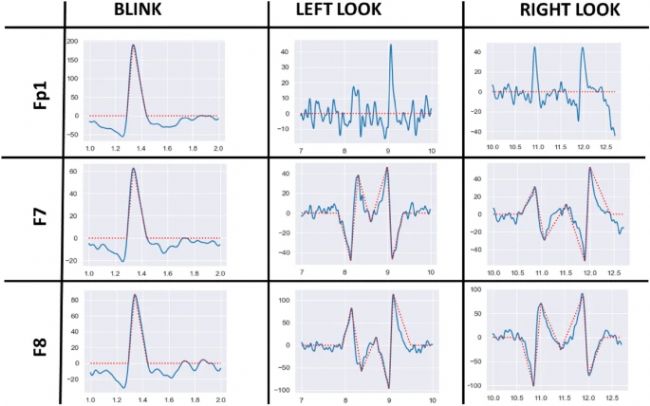

圖2 眨眼、向左看和向右看對于Fp1、F7和F8信號通道的影響
4.檢測算法設計
開發離線與實時通用的檢測算法，核心流程：先將信號1-13Hz濾波并初始化參數；以3×100數據點為窗口檢測，優先判斷Fp1通道是否超眨眼閾值，觸發則記錄眨眼事件；未檢測到眨眼時，驗證F7、F8通道峰谷/相位特征，符合則記錄左/右看事件；Fp1超80μV但未達主閾值時判定為微弱眨眼；無事件觸發則保留窗口數據用于下次檢測。
5.機器人控制系統搭建
選用PAL ROBOTICS的TIAGo機器人，基于ROS Melodic框架在Ubuntu 18.04系統搭建BCI控制系統，含眼偽影檢測算法、眨眼頻次分配器、圖形用戶界面（GUI）、ROS通信分配器四大子系統；

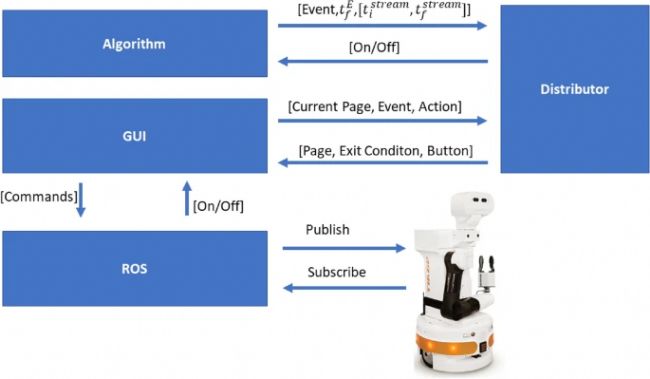

圖3 機器人子系統之間的通信流程
通過GUI設計機器人基座移動、預設任務選擇等功能，定義側向眼動切換按鈕、雙眨眼確認操作、四次眨眼返回上一頁的眼偽影控制邏輯。

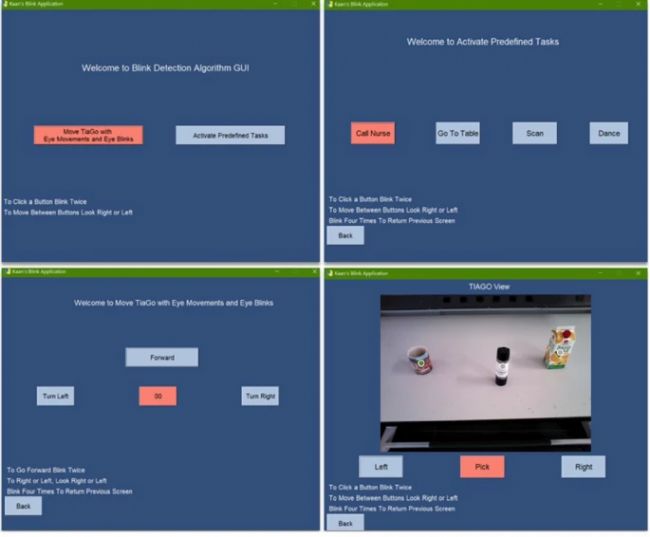

圖4 BCI在線實驗過程中使用的GUI
研究結果
1. 離線測試結果
對6組不同日期的單受試者數據進行檢測，整體準確率表現為：眨眼88.7%（808/911）、左看96.9%（281/290）、右看86.5%（256/296），單組實驗中各動作最低準確率分別為眨眼78.8%、左看84.6%、右看77.8%�；煜仃囷@示，誤分類多因多個眼動事件連續發生導致，少量右看和眨眼事件被誤判為左看，無左看事件被誤判為眨眼的情況。

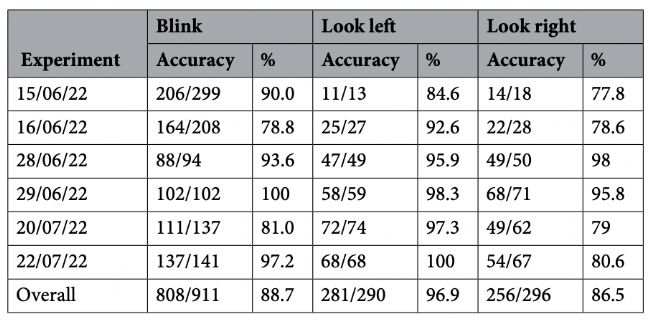

表1 算法離線測試的準確率
2. 實時檢測結果
實時實驗中受試者完成316次眨眼、82次左看、83次右看，實時檢測整體準確率低于離線檢測：眨眼97.9%、左看59.8%、右看50.0%；而對實時數據的離線重檢測準確率則為眨眼100%、左看89.0%、右看94.2%。二者差異主要源于實時濾波為隨機尺寸窗口，離線為整體濾波后分割窗口，且眨眼檢測因峰值特征明顯，準確率在實時與離線中差異較小。

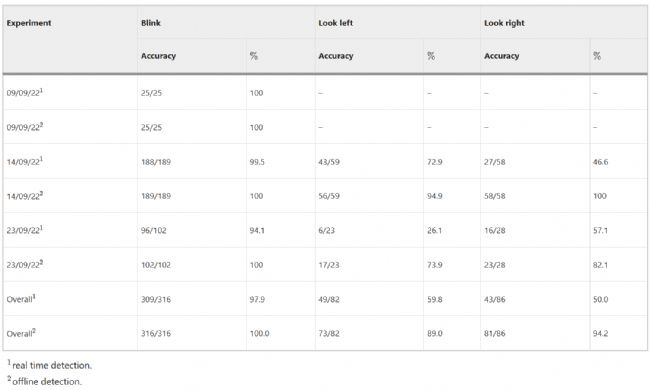

表2 實時與離線檢測精度
3.機器人控制驗證結果
5名受試者通過該BCI系統成功實現對TIAGo機器人的全功能控制，包括基座前后移動/旋轉、發送護理人員郵件、機器人舞蹈/復位、前往預設桌位、物體掃描與抓取等，實時實驗混淆矩陣顯示，左看檢測的誤分類率較高，大量左看事件被誤判為右看，但受試者可通過側向眼動的雙向切換功能彌補該缺陷，不影響整體控制效果。
結論與展望
本研究將EEG信號中的眼偽影轉化為控制指令，構建了輔助機器人控制BCI系統，首創利用F7、F8通道相位差與峰谷模式檢測側向眼動，雙閾值法精準識別常規與微弱眨眼，離線檢測準確率良好，且成功實現對TIAGo機器人的多任務操控，為神經退行性疾病患者的人機交互提供了新路徑。
該研究驗證了眼偽影作為機器人控制指令的可行性，搭建了從EEG信號采集、眼偽影檢測到機器人指令輸出的完整技術框架。隨著算法魯棒性提升與便攜化EEG設備發展，本研究為輔助型腦機接口從實驗室研究向臨床應用轉化奠定基礎，推動其在殘障人士輔助領域向更高效、貼合需求的方向發展。
原文信息鏈接
Karas, K., Pozzi, L., Pedrocchi, A. et al. Brain-computer interface for robot control with eye artifacts for assistive applications. Sci Rep 13, 17512 (2023).
https://doi.org/10.1038/s41598-023-44645-y
研究團隊
本文的研究團隊是來自米蘭理工大學的Loris Roveda 教授團隊。團隊的主要研究方向?yàn)橥夤趋涝O(shè)計與控制、人機協作、自主機器人、強化學習、生成式人工智能以及工業過程建模、優化和控制。
