在生物發酵工藝中，氣體與液體的精確計量是決定產物濃度、批次一致性乃至工藝放大的關鍵支點。質量流量計作為補料控制、通氣優化與底物流加的核心感知元件，其性能表現直接影響代謝環境的穩定性。
那為什么實驗室標定合格的流量計，一到發酵現場就頻繁出現狀況？
這個問題的答案往往不在儀表本身，而在于發酵環境的濕熱循環、機械振動、氣液交替與壓力波動，與流量計的靜態設計工況之間存在系統性失配。

一、質量流量計在發酵中的核心作用
質量流量計直接測量單位時間內通過傳感器的介質質量，不受溫度、壓力變化對體積密度的影響。在發酵過程中，它的核心在于實現全流程流體的精準計量與監測，而不是簡單的體積流量測量。 在好氧發酵中，質量流量計可以精準檢測含氧氣體的供給速率，確保溶解氧（DO）濃度能夠維持在菌種代謝最佳區間。在高密度發酵中，通過對氧氣、氮?dú)�、二氧化碳等多路氣體的監測，為操作人員或控制系統提供調節依據，配合比例閥或MFC實現氣體精確調配，避免底物抑制或副產物積累，為代謝調節提供支持。
同時，質量流量計可實時監測補料、消泡劑等關鍵流體的供給量，將數據同步傳輸至發酵控制系統。葡萄糖、甘油、誘導劑等補料的速率控制需要分鐘級的質量精度，質量流量計可以將實時流量反饋給系統，通過與罐壓、溫度、pH等參數的關聯調節，維持發酵罐內微環境穩定，以避免滲透壓沖擊或碳源限制。

二、日常使用典型問題
（一）讀數漂移或歸零異常
讀數漂移是質量流量計在發酵現場最常見的故障現象，表現為無流體通過時輸出非零信號，或空載狀態下零點反復變動，這直接導致補料、通氣等控制偏差。
原因：1.安裝不規范：傳感器法蘭與管道法蘭同心度偏差或連接的螺栓緊固不均，會導致管道應力傳遞至測量管，破壞檢測探頭的對稱性，從而導致零點波動；還有安裝位置如果靠近泵、攪拌器等振動設備，外部振動也會干擾測量管固有頻率。 2.零點校準不當：未在滿管靜止?fàn)顟B(tài)下執行歸零。
3.閥門內漏：流量計前后截?cái)嚅y密封不良，微小泄漏造成實際流動，導致零點校準失效。

（二）響應延遲波動大
流量計數值響應遲緩或持續大，會直接影響補料的穩定性。造成這一現象的原因可從兩方面分析。
原因：1.流體存在脈動流或氣液兩相流現象，如發酵液中析出的氣泡、補料時的瞬時沖擊，導致流體流動狀態不穩定，超出流量計的正常響應范圍。此外，若實際流量長期處于量程下限以下，信噪比不足，也會表現為示值不穩定。 2.流量計濾波系數設置不合理，未適配發酵過程中流量的動態變化，或傳感器臟污、損壞，也導致信號采集延遲。

（三）受溫度及壓力的影響
雖然質量流量計在原理上對溫度和壓力進行了補償，但極端或快速變化仍會導致測量偏差，尤其在發酵罐頻繁滅菌和壓力波動的場景下更為突出。如蒸汽滅菌后如未充分冷卻即通氣，則會導致熱式傳感器的熱擴散系數發生偏移。

（四）長期使用精度下降
質量流量計運行時間過長，測量偏差則可能會逐漸超出出廠指標，這種精度衰減主要源于傳感器的物理變化。

• 長期使用過程中，介質中的雜質、結晶物或微生物膜會附著在管壁內表面，改變測量管的振動特性和傳熱特性，從而影響測量精確度
• 傳感器的元件老化，如熱式質量流量計的加熱元件、科里奧利流量計的驅動線圈損耗，導致信號采集精度下降。
• 頻繁的CIP/SIP循環會使密封材料產生不可逆形變，可能引發微小內漏，進一步加劇測量誤差。
• 未按規范進行定期校準，或校準方法不當，無法及時修正設備偏差，長期累積后導致精度失守，而腐蝕性、磨損性介質會加速這一過程。

三、系統性解決方案
針對上述常見問題，結合生物發酵工藝特點，需從“校準、安裝、預警”三個維度形成閉環管理。

• 定期校準

定期校準是維持質量流量計精度的核心手段，需結合發酵工況的嚴苛程度，制定差異化的校準周期與方法，而非盲目遵循通用標準。校準方法需遵循“貼合發酵工況”的原則，優先采用質量法或標準流量計比對法：質量法通過校準后的天平測量流體質量，同步記錄流量計輸出信號，計算偏差并調整參數；標準流量計比對法需選用精度高于被校準流量計一個數量級的標準儀表，確保校準結果可靠。關于零點校準，每次批次前，在無流量且充滿工藝介質（或完全排空）狀態下執行自動歸零。科里奧利流量計需確保介質不流動且溫度穩定。

• 安裝規范

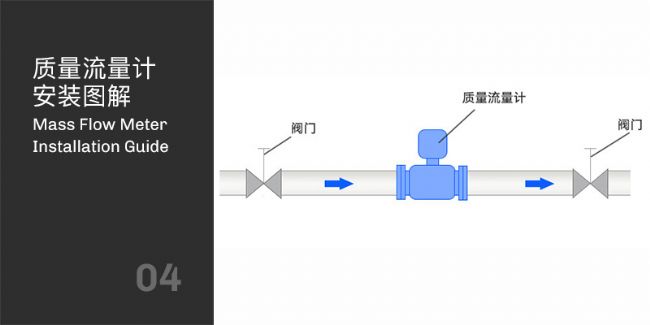

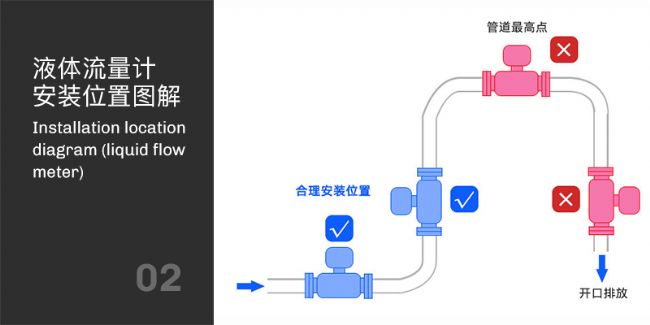

很多流量計故障并非設備本身問題，而是安裝與管路設計不合理導致的。補料管路中，流量計安裝在過濾器下游且位置要低于罐體入口，使介質自然充滿測量管；氣體流量計采用倒U型或垂直安裝防止冷凝水積聚，還要在流量計上游設置排氣閥。針對發酵介質含雜質的特點，在流量計前端加裝過濾器，定期清理雜質，避免測量管結垢、堵塞。

• 故障預警

傳統故障處理模式多為“出現問題再維修”，易導致發酵工藝中斷、料液損耗，因此需搭建智能預警與診斷系統，實現故障的提前預判與快速處理�？梢劳泄�業互聯網，將質量流量計接入云端，實現遠程診斷與維護，工作人員可實時查看設備運行狀態，遠程調整參數、排查簡單故障。在監測時，可以著重密度監測，當密度超出正常介質范圍時，系統自動提示，還有可在DCS或SCADA中配置增益變化率、零點漂移量、響應時間三個參數的趨勢報警，提前1～2個批次發現性能衰減，這樣既能提升設備管理效率，又降低了維護的成本和非計劃停機的風險。
隨著生物發酵產業向智能化、數字化、精益化轉型，質量流量計將會升級成智能感知終端，智能流量傳感器與物聯網（IoT）的深度融合，實現分析-調控-預警一體化，為發酵工藝優化提升最全面的數據支撐。
生物發酵的精度問題，本質上就是設備與工藝的適配，質量流量計作為發酵中的標尺，直接決定了發酵的質量與得率。通過規范零點校準、優化安裝管路、引入診斷預警，可以將流量計的長期漂移控制在可接受范圍內。霍爾斯公司專注于生物工程過程分析領域，為發酵用戶提供從選型評估、現場校準到數據融合的全周期支持。如遇實際應用問題，歡迎交流探討。
