微環(huán)境響應(yīng)性多功能酶聯(lián)水凝膠用于糖尿病骨缺損再生

瀏覽次數(shù)：179　發(fā)布日期：2026-4-8　來源：本站　僅供參考，謝絕轉(zhuǎn)載，否則責(zé)任自負(fù)

文獻(xiàn)信息
四川大學(xué)華西醫(yī)院骨科研究所骨科、中國人民解放軍聯(lián)勤保障部隊第九四五醫(yī)院藥學(xué)部等團(tuán)隊的研究成果“Microenvironment-responsive multifunctional enzyme-linked hydrogel for diabetic bone defect regeneration”（微環(huán)境響應(yīng)性多功能酶聯(lián)水凝膠用于糖尿病骨缺損再生）在學(xué)術(shù)期刊《Nature communications 》（IF=15.7）上發(fā)表。平生公司的小動物離活一體CT（型號：NEMO）產(chǎn)品在論文中提供了重要的大鼠顱骨CT圖像和定量分析。

該研究的通訊作者為周宗科、曾偉南教授。第一作者為付曉雪、羅振宇。

文獻(xiàn)摘要
糖尿�。―M）骨缺損由于高血糖、慢性炎癥和失調(diào)的骨重塑而面臨受損的愈合，然而現(xiàn)有的治療缺乏針對這些相互關(guān)聯(lián)的問題的綜合策略。本文中，設(shè)計了葡萄糖/ROS響應(yīng)性多功能水凝膠（AAT-ZCG），其整合了單寧酸（TA）介導(dǎo)的動態(tài)硼酸酯鍵和包含鈰-唑來膦酸-葡萄糖氧化酶（ZCG）的級聯(lián)納米酶。該水凝膠能夠在DM微環(huán)境中刺激響應(yīng)性釋放TA和ZCG，通過葡萄糖氧化酶介導(dǎo)的催化消耗葡萄糖，并通過鈰介導(dǎo)的ROS清除減輕炎癥。此外，ZCG調(diào)節(jié)巨噬細(xì)胞極化，刺激血管生成并增強骨生成。酸性副產(chǎn)物觸發(fā)ZCG降解，釋放唑來膦酸以抑制破骨細(xì)胞的過度活化。轉(zhuǎn)錄組學(xué)分析顯示上調(diào)的叉頭盒O 1轉(zhuǎn)錄因子，AAT-ZCG是骨代謝和炎癥的關(guān)鍵調(diào)節(jié)因子。該平臺同時解決了DM骨缺損中的關(guān)鍵介質(zhì)，克服了單靶點方法的局限性。通過整合多功能反應(yīng)，AAT-ZCG為DM骨缺損再生提供了簡潔而有效的策略。

實驗方法
大鼠顱骨缺損模型建立
使用鏈脲佐菌素（STZ）誘導(dǎo)在大鼠中建立I型糖尿病模型。Sprague-Dawley大鼠以30 mg/kg的單劑量腹膜內(nèi)注射2%STZ溶液。注射后，將大鼠置于高糖環(huán)境中，通過空腹血糖≥16.7 mmol/L（提示胰島素抵抗）證實糖尿病模型成功誘導(dǎo)。對于顱骨缺損模型，使用小動物麻醉劑4%異氟烷麻醉大鼠。在頭皮上從鼻骨至正中矢狀嵴或前囟的尾部做約2cm的切口，然后鈍性剝離皮下組織，用環(huán)鋸在頂骨兩側(cè)造成直徑5 mm、深1mm的骨缺損，滴注生理鹽水以防止熱損傷并沖洗顱骨。將動物分為5組：空白組、AAT組、AATGOx組、AAT-ZC組、AAT-ZCG組，空白組顱骨缺損不進(jìn)行處理，其余各組均采用不同材料處理，每組4只，每個終點依次閉合骨膜和皮膚切口。在飼養(yǎng)期間每兩天更換一次墊料以防止污染。在第4、8和12周收集顱骨樣品進(jìn)行分析。

Micro-CT分析
Micro-CT掃描在大鼠安樂死后，分離顱骨并固定在4%多聚甲醛中，使用Micro-CT（平生醫(yī)療科技有限公司）進(jìn)行樣品掃描和分析。將顱骨置于樣品管中，并在70 kV下掃描，分辨率設(shè)置為25 μm。重建顱骨，計算各組大鼠顱骨缺損部位骨再生程度，包括骨體積/組織體積（BV/ TV）和骨表面/骨體積（BS/BV）。

實驗結(jié)果
CT成像分析表明，術(shù)后4周和8周時，AAT-ZCG水凝膠在促進(jìn)顱骨缺損愈合方面具有卓越功效（圖8 C）。放射學(xué)評估顯示缺損區(qū)域內(nèi)進(jìn)行性骨再生，其特征為放射密度增加和逐漸缺損與新形成的骨組織橋接。在4周時，如與空白相比，AAT和AAT-ZC治療均適度增強骨修復(fù)， BV/TV值改善（AAT：0.41 ± 0.01，AAT-ZC：0.45 ± 0.01）;然而，它們的效果明顯不如用AAT-ZCG水凝膠觀察到的效果顯著。AAT-ZCG組在缺損區(qū)域顯示出顯著更高的放射密度，BV/TV值升高（0.49 ± 0.01），BS/BV值降低（7.72 ± 0.18），表明骨生成穩(wěn)健，骨表面更光滑、成熟。到8周時，與其他組相比，用AAT-ZCG治療的顱骨缺損的CT成像顯示了最實質(zhì)性的缺損閉合。缺損區(qū)放射密度均勻，骨邊緣整合良好，表明骨再生有效（圖8C）。定量分析證實了最佳BV/TV（0.67 ± 0.01）和BS/BV的進(jìn)一步降低（10.21 ± 0.39），反映了晚期骨重塑和再生（圖8D-E）。這些發(fā)現(xiàn)強調(diào)了AAT-ZCG水凝膠促進(jìn)有效和結(jié)構(gòu)上上級顱骨修復(fù)的能力，確立為顱骨再生中有前景的治療策略。

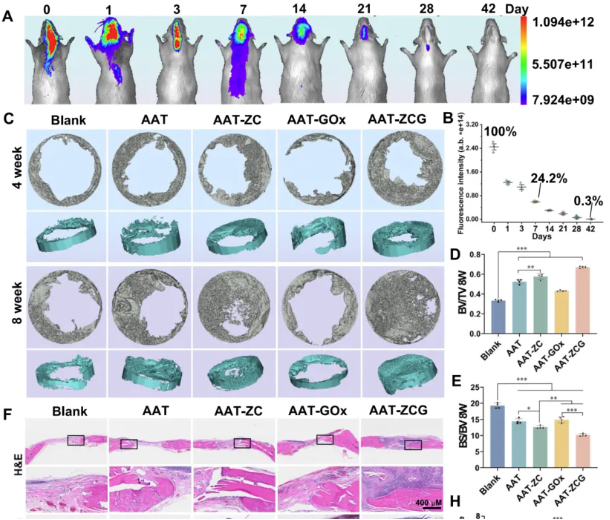

圖8 | AAT-ZCG的體內(nèi)治療效果評價。C不同治療組中4周和8周時糖尿病顱骨缺損大鼠的CT圖像。D每個治療組8周時的BV/TV結(jié)果。E每個治療組8周時的BS/BV結(jié)果。

使用結(jié)論
本研究開發(fā)的AAT-ZCG水凝膠通過其濕粘附和自愈合特性有效地穩(wěn)定并長時間保留在DM骨缺損區(qū)域。通過響應(yīng)DM骨缺損的病理微環(huán)境，該材料啟動級聯(lián)催化反應(yīng)，有效地降低血糖水平并消除ROS。體內(nèi)外實驗表明，AAT-ZCG能有效促進(jìn)BMSCs的成骨分化，抑制破骨細(xì)胞活性，恢復(fù)骨代謝平衡。此外，它還能增強HUVEC中的血管生成，并通過調(diào)節(jié)巨噬細(xì)胞極化來調(diào)節(jié)免疫反應(yīng)。此外，RNA測序顯示AAT-ZCG顯著上調(diào)FoxO1的表達(dá)，F(xiàn)oxO1是維持骨代謝平衡的關(guān)鍵調(diào)節(jié)因子。在糖尿病大鼠模型中進(jìn)行的組織學(xué)分析和血液測試證實了水凝膠的生物相容性和降解特性。顯微CT和組織學(xué)評估表明，AAT-ZCG顯著增強糖尿病條件下的骨再生和缺損愈合，優(yōu)于對照組。

綜上所述，AAT-ZCG水凝膠為DM骨缺損提供了全面而有效的解決方案。這項研究突出了微環(huán)境響應(yīng)性生物材料在解決糖尿病骨再生多方面挑戰(zhàn)方面的潛力，并為骨科醫(yī)學(xué)中精確治療的發(fā)展提供了范例。

使用設(shè)備

Micro CT (型號：NEMO) (平生醫(yī)療科技)
影像軟件：Avatar（平生醫(yī)療科技）
