文獻信息

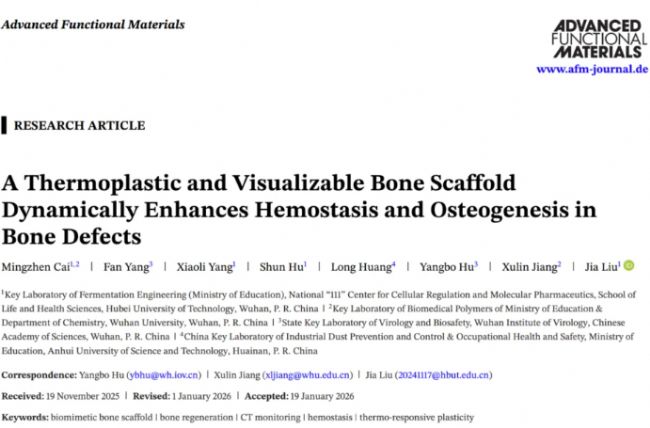

湖北工業大學生命科學與健康工程學院、武漢大學化學院生物醫用高分子教育部重點實驗室、中國科學院武漢病毒研究所病毒學與生物安全國家重點實驗室等單位的研究成果“A Thermoplastic and Visualizable Bone Scaffold Dynamically Enhances Hemostasis and Osteogenesis in Bone Defects”（一種熱塑性可視化骨支架動態增強骨缺損的止血和成骨）在《Advanced Functional Materials》（IF=19）雜志上發表。平生公司的離活一體CT（NEMO）在論文中提供大鼠脛骨圖像和定量分析。

該研究的通訊作者為湖北工業大學納米藥物與生物活性材料團隊PI劉佳教授。第一作者為團隊骨干蔡明真博士。該工作得到了武漢大學蔣序林教授和中科院武漢病毒所胡楊波研究員的大力支持。

文獻摘要
骨缺損的治療在臨床上具有挑戰性，因為多階段手術必須分別處理止血和骨再生，以及骨形成和植入物降解的幾乎不可見的過程。本研究受天然骨結構和蜂蠟可塑性的啟發，通過將溫度敏感且CT可視化的甲殼素衍生物（IQCH）與納米羥基磷灰石（nHA）結合，然后用仿蜂蠟結構分子（PEG）浸潤，開發了一種熱適應性和非侵入性可視化骨支架（TRANS）。加熱后，TRANS變得柔軟和可塑，從而能夠精確貼合不規則缺陷。當溫度降低到生理水平時，支架恢復其高機械強度，確保穩定固定和有效止血。在骨再生過程中，TRANS中的PEG被動態吸收以恢復多孔結構，從而允許干細胞浸潤、增殖和成骨分化。在體內，TRANS有效地密封缺損部位，促進大鼠脛骨缺損的骨再生，在CT監測下顯示同步的支架降解和新骨形成。這項研究提出了一種仿生支架，動態實現集成止血，成骨和實時成像，為骨缺損的治療提供了一個有前途的策略。

實驗方法
溫敏性碘改性甲殼素的合成
合成碘化季銨化甲殼素（IQCH），將溴化二碘苯胺（146 mg）的DMSO溶液滴加到QCH溶液中，并在4 ℃下反應48 h。將混合物透析純化，隨后冷凍干燥得到IQCH。

TRANS的體外和體內可視化
體外可視化：IQCH溶液的CT值使用Micro-CT系統測量（0.5%、1%、2.5%和5.0%）（NEMO Micro CT，NMC-200，平生醫療科技有限公司）以80 kV、0.04 mA和20幀/秒的連續掃描模式進行掃描�；�于IQCH的支架的CT值同樣被記錄。

脛骨缺損修復實驗
使用牙科微型鉆在SD大鼠脛骨中創建單側經皮質缺損（直徑2 mm，深度5-6 mm），而不進行外部或內部固定。鉆孔過程中持續生理鹽水沖洗以清除骨碎片并防止過熱，缺損處用TRANS或市售骨蠟填充，空白組不做處理，然后進行軟組織閉合。在術后1天、6周和10周進行Micro-CT掃描（NEMO Micro CT，NMC-200，平生醫療科技有限公司）進行三維重建。使用Avatar軟件（平生醫療科技有限公司）定量感興趣區（ROI）內的骨體積分數（BV/TV）、骨表面密度（BS/TV）和骨再生體積分數（BRV/TV）以評估骨愈合 。

實驗結果
IQCH溶液的CT值顯示出濃度依賴性增加，從0.5wt%時的9±1 HU增加至5wt%時的726±50 HU（圖3A、B），其顯著高于5wt%（2.53 ± 0.51 HU）的QCH溶液的濃度。值得注意的是，用PEG滲透通過替換截留在其多孔結構內的空氣而顯著提高了基于IQCH的支架的CT值。注入PEG 1000的支架表現出最高的CT數（484 ± 13HU），這歸因于其最大的密度（圖3C，D）。因此，除了賦予熱響應可塑性之外，PEG浸潤增強了TRANS的X射線衰減效應，從而允許CT可視化。

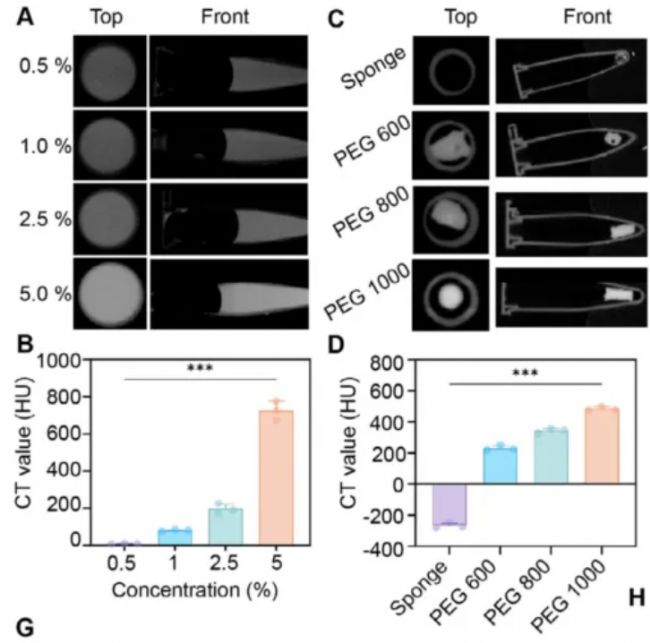

圖3，IQCH溶液（A、B）和含不同分子量PEG的IQCH支架的TRANS.（A-D）CT圖像和CT值的無創可視化效果（600、800或1000 Da）（C，D）（n = 3）.

在用熱塑性TRANS精確密封缺損后，通過微CT監測大鼠的骨修復過程。如CT圖像所示，在TRANS組中觀察到皮質骨的逐漸恢復，而空白組（未處理的大鼠）僅表現出沿缺損邊緣沿著的邊緣骨痂形成（圖7 B）。值得注意的是，在骨蠟組中，發生了繼發性骨折和進行性脛骨變形，結果甚至不如空白組。鑒于TRANS的CT可視化特性，CT信號的3D重建可以無創監測支架降解。第1天，可以清楚地觀察到植入的TRANS，其體積在第6周和第10周分別逐漸降解至31.0 ± 1.2%和3.6±1.5%（圖7 C）。新骨沿著支架形成，表明支架降解與新骨形成同步進行，而骨蠟組和對照組均未檢測到材料信號。骨蠟可以存留在缺損中以在體內形成物理屏障，其阻斷血液和營養物與周圍骨組織的交換，從而抑制新骨形成和血管化。此外，其生物惰性表面會阻礙細胞粘附并破壞成骨細胞的分化，進一步損害骨愈合過程。然而，由于骨蠟的非可視化天然，不利的骨再生過程不能在植入后進行無創可視化和評估，強調了骨再生實時可視化的價值。在第10周，TRANS組表現出顯著增強的骨再生結果，骨體積分數（BV/TV）為76.3 ± 6.5%，骨表面分數（BS/TV）為1.1 ± 0.1%mm^-1，骨再生體積分數（BRV/TV）為48.1 ± 7.5%（圖7 D-F），所有這些都明顯高于空白組和骨蠟組。TRANS的優異性能可歸因于以下協同效應：（1）TRANS因其熱響應塑性和力學性能，可精確封閉骨缺損，實現快速止血和機械支持; (2)TRANS中的蜂蠟樣成分（PEG）在體內溶解和吸收，再生有利于細胞滲透和營養交換的多孔網絡; (3)TRANS可促進BMSCs的遷移和增殖，并刺激其成骨分化，從而促進骨再生過程。

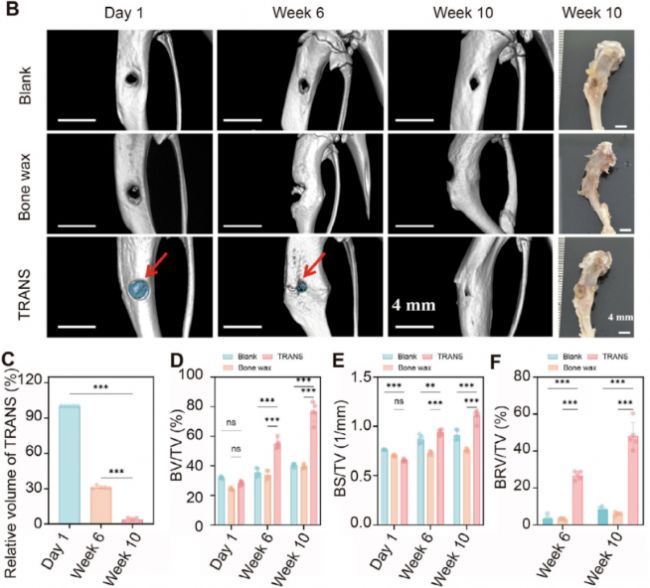

圖7 TRANS的體內脛骨再生。（A）體內骨再生實驗的示意圖。（B）脛骨修復的Micro-CT 3D重建和照片（C）（B）中植入后TRANS的相對體積（n = 5）。（D）BV/TV的定量分析（E）BS/TV（骨表面/組織體積）和（F）BRV/TV（骨再生體積/組織體積）比率（n = 5）。

使用結論
CT監測顯示支架降解與新骨形成同步，有效彌合止血與骨修復之間的差距，無創可視化功能將傳統的骨再生“黑匣子”轉化為可觀察的過程，為骨支架的迭代優化提供CT數據驅動的理念�？偟膩碚f，這項工作提出了一個創新的材料平臺和概念框架，用于開發智能，自適應支架，使綜合骨缺損治療成為可能。

使用設備

Micro CT (型號：NEMO) (平生醫療科技)
 影像軟件：Avatar（平生醫療科技）
